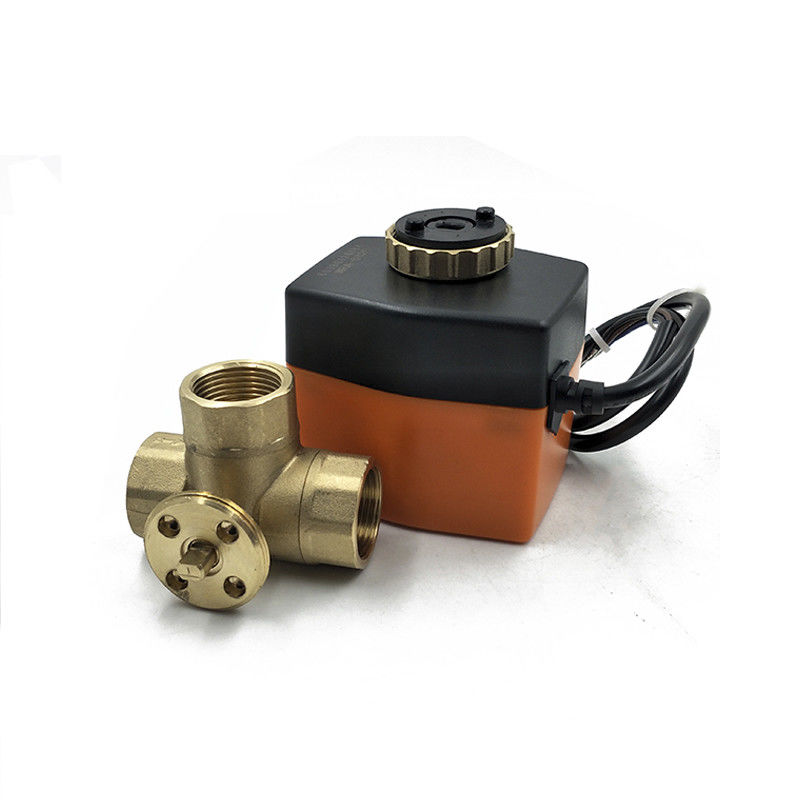

Vávula de bola con motor de DC, vávula de bola automática del control de flotación
-
Resaltar
válvula accionada eléctricamente
-
MaterialLatón
-
Voltio de trabajo24VDC
-
Esfuerzo de torsión de la salidalos 2.5-3N.m
-
Usoequipo industrial, control de la corriente
-
conexión de tuboG/BSP
-
Mediosagua, 50glycol
-
Lugar de origenCHINA
-
Nombre de la marcaOEM
-
CertificaciónCE
-
Número de modeloWRA-4224
-
Documento
-
Cantidad de orden mínima1
-
Precionegotiable
-
Detalles de empaquetadocajas de la madera contrachapada
-
Tiempo de entrega15-60 días
-
Condiciones de pagoL/C, T/T
-
Capacidad de la fuentede acuerdo con orden
Vávula de bola con motor de DC, vávula de bola automática del control de flotación
vávula de bola automática electrónica con motor de la C.C. del control de flotación 24volt
Descripción
DC motorizó la vávula de bola consiste en el tipo con./desc. o el tipo actuador de 3 puntos y vávula de bola de la serie de W8BV…, que tienen la estructura compacta, la operación estable, la capacidad excelente de la parada del agua, la tarifa grande de la corriente, el bloque cero de la suciedad y esfuerzo de torsión bajo. DC motorizó las vávulas de bola es ampliamente utilizado en sistema de la HVAC, sistema de calefacción, sistema de tratamiento de aguas y un poco de equipo industrial.
Función (3-point o tipo con./desc.)
El actuador es controlado por una modulación de la señal con./desc. o de 3 puntos de control, usando la impulsión reversible del reductor de velocidad del motor síncrono y del engranaje de fijar y de cerrarse.
WRA-42… tipo de 3 puntos
El alambre de Brown está válvula del poder prendido abierta
El alambre negro está cierre de la válvula del poder prendido
Brown o el alambre negro es válvula del poder apagado guardar el cargo actual
El alambre azul está conectado con el alambre nulo.
También puede ser utilizado como tipo con./desc.
WRA-42… un tipo con./desc.
El alambre azul es el alambre del control. Poder encendido: válvula abierta, poder apagado: cierre de la válvula
El alambre negro está conectado con COM.
El alambre de Brown está conectado con el cable de alimentación.
Puede ser utilizado solamente como tipo con./desc.
| Modelo no. | Voltaje de funcionamiento | Tipo del actuador | Esfuerzo de torsión de la salida | Consumo | Tiempo con./desc. | Cuerpo de válvula |
| WRA-4224 | DC24V | 3-point o con./desc. | los 2N.m | 2W | 2-6S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| WRA-4224A | Con./desc. |
Uso
Sistema de la HVAC, sistema de calefacción, sistema de tratamiento de aguas, equipo industrial.
Modo operativo
El ganador que DC motorizó la vávula de bola es con motor por un tipo de WRA-42…, y WRA-42… un actuador. El actuador es controlado por una modulación con./desc. o el sistema de control de punto 3 y mueve la bola de la válvula, a la posición de apertura dictada por la señal de control.
Datos técnicos
Cuerpo de válvula:
Medio: agua fría/caliente, con la temperatura del glicol del 50% del medio: °C 2°C… 90
Presión clasificada: Conector del tubo PN20: hilo interno
Temporeros ambiente. gama: -20… +70°C; 0… tamaños 95%RH: 1/2' ‘, 3/4" ‘y 1" ‘tipo de la válvula: bidireccional y de tres vías
Material
Cuerpo de válvula: latón forjado, sello Hpb59-1: bola: EPDM+PTFE, con el anillo o doble
Bola: tronco de cobre amarillo niquelado: Anillos o de EPDM, con el anillo o doble
| Modelo no. | Diámetro interno. | Pulgada | Kvs (m3/h) | Pvmax (KPa) | Picosegundo (KPa) |
| W8BV215 | 12m m | el 1/2” | 6,15 | 1000 | 1400 |
| W8BV220 | 15m m | 3/4" | 10,5 | 1000 | 1400 |
| W8BV225 | 20m m | 1" | 16,1 | 1000 | 1400 |
| W8BV315 | 12m m | el 1/2” | 3,95 | 1000 | 1400 |
| W8BV320 | 15m m | 3/4" | 6,8 | 1000 | 1400 |
| W8BV325 | 20m m | 1" | 15,8 | 1000 | 1400 |
Actuador
WRA-42… DC3/6-12/24V, 3 puntos
WRA-42… Un DC3/6-12/24V, con./desc.
Esfuerzo de torsión de la salida: rotación de los 2N.m Angleof: ° 90
Proteja a la fila: Tiempo con./desc. IP55/IP54: 2-12S
