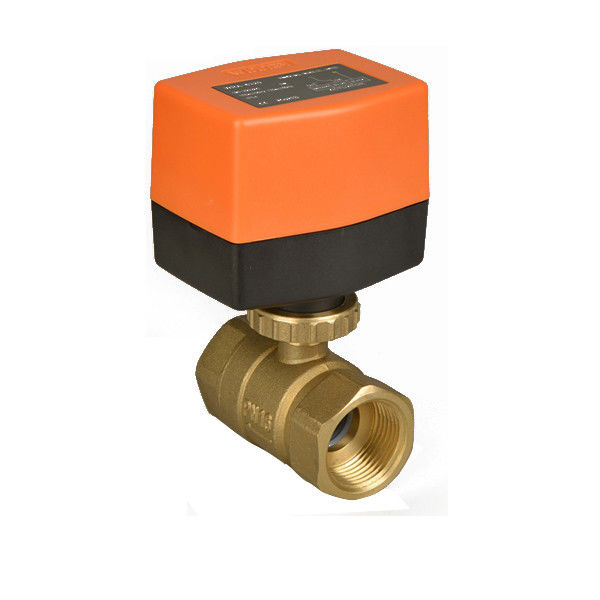

Vávula de bola motorizada 2 maneras para el sistema de calefacción/el sistema de tratamiento de aguas
-
Resaltar
válvula accionada eléctricamente
-
MaterialLatón
-
Temperatura de mediosTemperatura media
-
UsoGeneral
-
PoderEléctrico
-
Mediosagua
-
Estándar o no estándarEstándar
-
Lugar de origenCHINA
-
Nombre de la marcaOEM
-
CertificaciónCE
-
Número de modeloWRA-6320+W8BV220
-
Documento
-
Cantidad de orden mínima1
-
Precionegotiable
-
Detalles de empaquetadocajas de la madera contrachapada
-
Tiempo de entrega15-60 días
-
Condiciones de pagoL/C, T/T
-
Capacidad de la fuentede acuerdo con orden
Vávula de bola motorizada 2 maneras para el sistema de calefacción/el sistema de tratamiento de aguas
Manera de cobre amarillo DN20 de la vávula de bola del actuador eléctrico del sistema WRA-63 de la HVAC 2 para las unidades de la bobina de la fan
Descripción de la vávula de bola de cobre amarillo eléctrica
la vávula de bola motorizada consiste en el tipo con./desc. o el tipo actuador de 3 puntos y vávula de bola de la serie de W8BV…, que tienen la estructura compacta, la operación estable, la capacidad excelente de la parada del agua, la tarifa grande de la corriente, el bloque cero de la suciedad y esfuerzo de torsión bajo. las vávulas de bola motorizadas son ampliamente utilizadas en sistema de la HVAC, sistema de calefacción, sistema de tratamiento de aguas y un poco de equipo industrial.
Datos técnicos
Cuerpo de válvula:
Medio: agua fría/caliente, con la temperatura del glicol del 50% del medio: °C 2°C… 90
Presión clasificada: Conector del tubo PN20: hilo interno
Temporeros ambiente. gama: −5… +60°C; 0… 90%RH
Material
Cuerpo de válvula: latón forjado, sello Hpb59-1: bola: EPDM+PTFE
Bola: crome el tronco de cobre amarillo plateado: Anillos o de EPDM
Cómo aseguramos la calidad del producto final (la inspección de FQC)
1. Inspección visual
2. Medida material del grado
3. Inspección de la dimensión
4. Detección de la aspereza
5. Detección de la aspereza
6. Prueba de salida
Tratamiento superficial
Ofrecemos los procesos siguientes para elegir:
1. Polaco mecánico (P.M.) para mejorar el brillo (lustre, mate)
2. Limpieza ácida para anticorrosión
3. Polaco de la electrólisis (EP) para mejorar la suavidad superficial
4. Proceso de encargo: Tratamiento de recocido brillante eliminar strees para mejorar dureza
Uso de la vávula de bola de cobre amarillo eléctrica
Sistema de la HVAC, sistema de calefacción, sistema de tratamiento de aguas, equipo industrial
Modo operativo de vávula de bola de cobre amarillo eléctrica
la vávula de bola motorizada es con motor por un tipo de WRA-63…, y WRA-63… un actuador. El actuador es controlado por una modulación con./desc. o el sistema de control de punto 3 y mueve la bola de la válvula, a la posición de apertura dictada por la señal de control.
Vávula de bola
| Modelo no. | Diámetro interno. | Pulgada | Kvs (m3/h) | Pmax (KPa) | Picosegundo (KPa) | |
| WBBV215 |
bidireccional
|
12m m | el 1/2” | 8,6 | 1000 | 1400 |
| W8BV220 | 15m m | 3/4" | 21 | 1000 | 1400 | |
| W8BV225 | 20m m | 1" | 26 | 1000 | 1400 | |
| W8BV315 |
de tres vías |
10m m | el 1/2” | 8,6 | 1000 | 1400 |
| W8BV320 | 14m m | 3/4" | 21 | 1000 | 1400 | |
| W8BV325 | 18m m | 1" | 22 | 1000 | 1400 |
Actuador
WRA-63… AC230/110/24V, 50/60Hz, 3 puntos
WRA-63… Un AC230/110/24V, 50/60Hz, con./desc.
Esfuerzo de torsión de la salida: de los >ángulo3.5N.m de la rotación: el 90°
Proteja a la fila: Tiempo con./desc. IP55/IP54: 16S
Función (3-point o tipo con./desc.)
El actuador es controlado por una modulación de la señal con./desc. o de 3 puntos de control, usando la impulsión reversible del reductor de velocidad del motor síncrono y del engranaje de fijar y de cerrarse.
WRA-63… tipo de 3 puntos
El alambre negro es poder en la válvula cerrada
El alambre de Brown está válvula del poder prendido abierta
El alambre negro o marrón es válvula del poder apagado guardar el cargo actual
El alambre azul está conectado con el alambre nulo. También puede ser utilizado como tipo con./desc.
WRA-63… un tipo con./desc.
El alambre negro es el alambre del control. Poder encendido: válvula abierta, poder apagado: cierre de la válvula
El alambre de Brown está conectado con el cable de alimentación.
El alambre azul está conectado con COM. Puede ser utilizado solamente como tipo con./desc.
Instalación
inserte el tronco de válvula a la parte inferior del actuador, y del perno del parte movible 2, situado al fondo del actuador al agujero del montaje de la válvula. Entonces tornillo abajo de la tuerca ciega de cobre amarillo
Actuador
| Modelo no. | Voltaje de funcionamiento | Tipo del actuador | Esfuerzo de torsión de la salida | Consumo | Tiempo con./desc. | Cuerpo de válvula |
| WRA-6320 |
EL 230VAC±15% 50/60Hz |
3-point o con./desc. | los 3.5N.m | 5W |
50Hz: 16S 60Hz: 12S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| WRA-6320A | Con./desc. |
