válvula accionada eléctricamente

Vávula de bola motorizada del Dn 25 eléctricos del control de flotación del actuador Dn15 pequeña



Servicio



1. Proporcione sus requisitos técnicos y dibujos
2. Consiga la contestación primaria de nosotros en el plazo de 12 horas
3. Consiga la solución y la cita técnicas de nosotros en el plazo de 24 horas
4. Confirmación técnica de la solución y de la cita
5. Proporcione las muestras en caso de necesidad
6. Estudio y firma de contrato
7. Arregle la producción y el envío
8. Después de servicio de ventas



Descripción

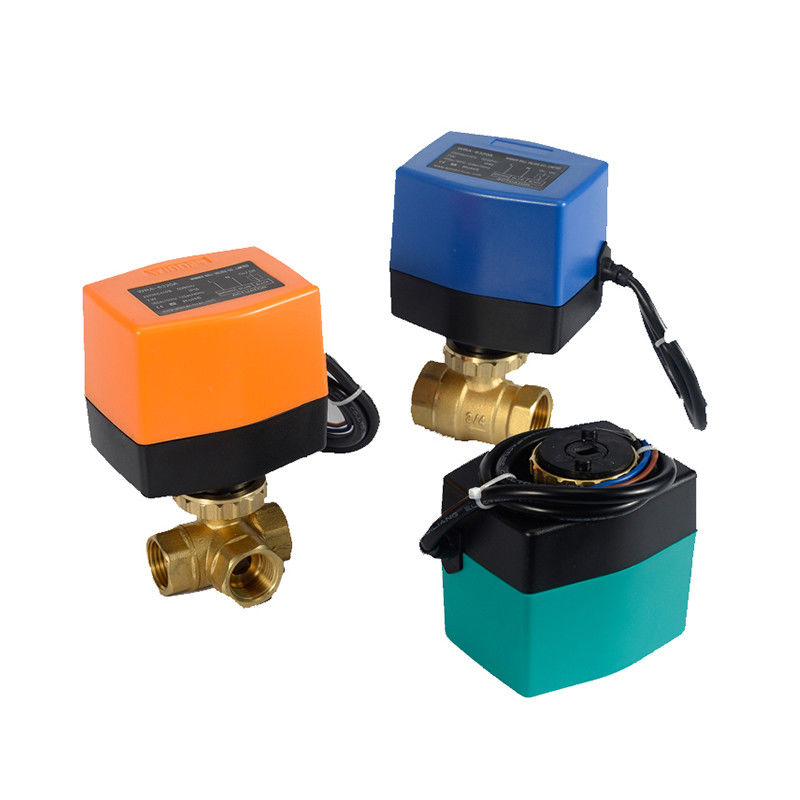

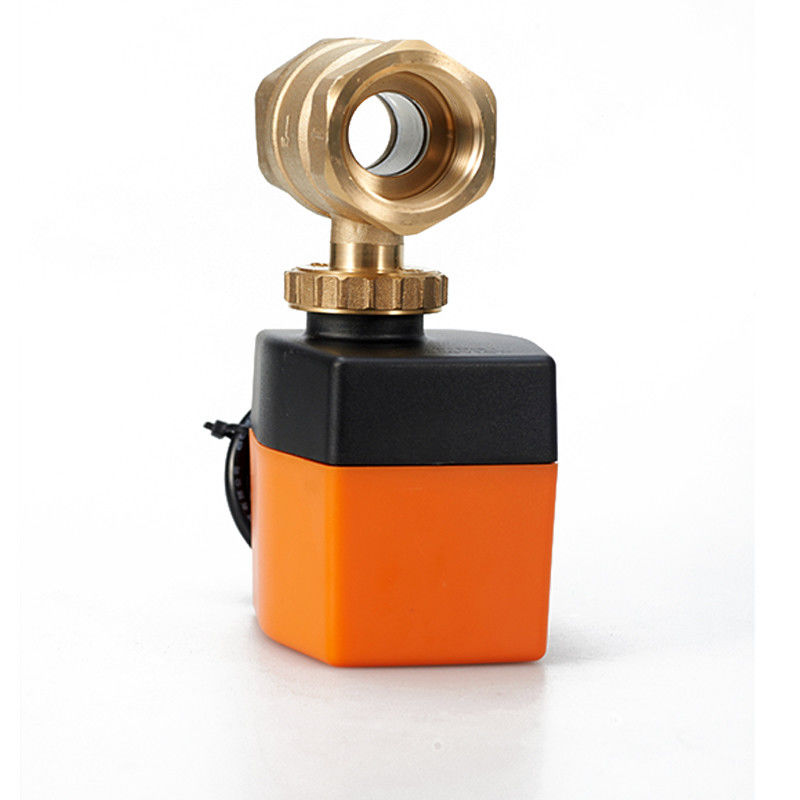

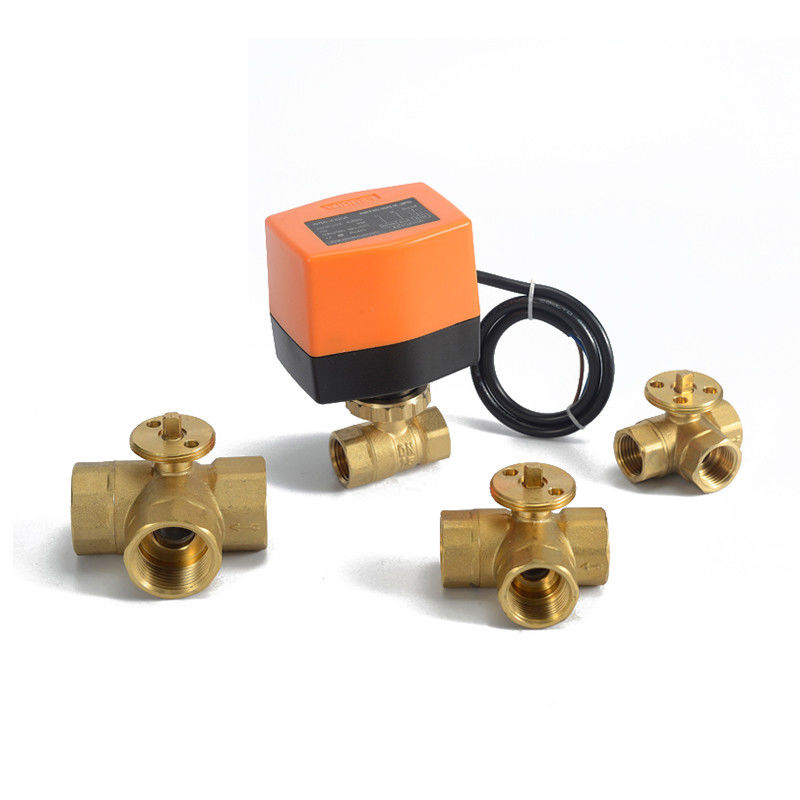

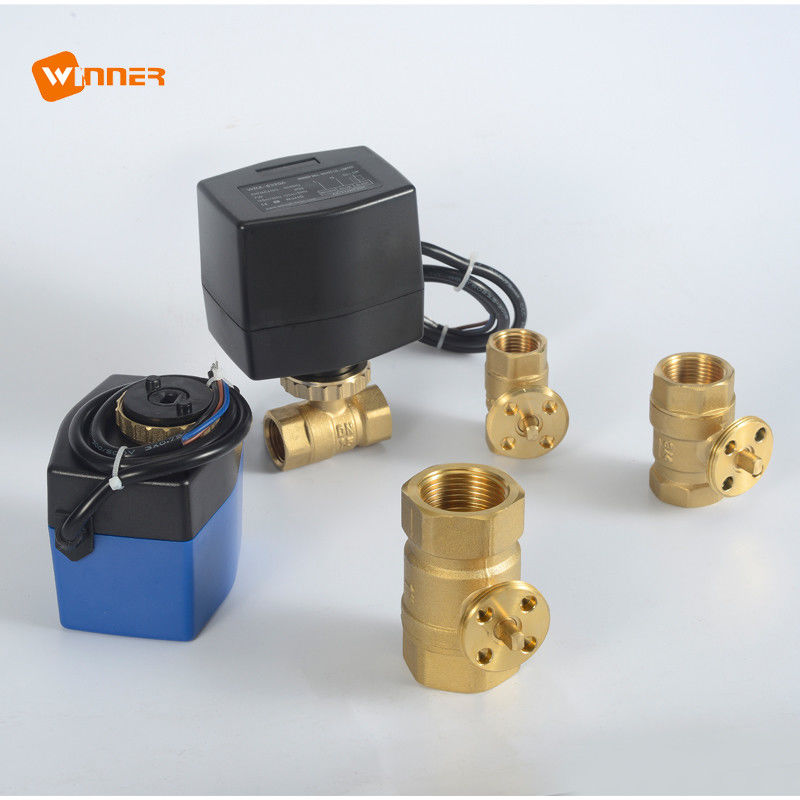

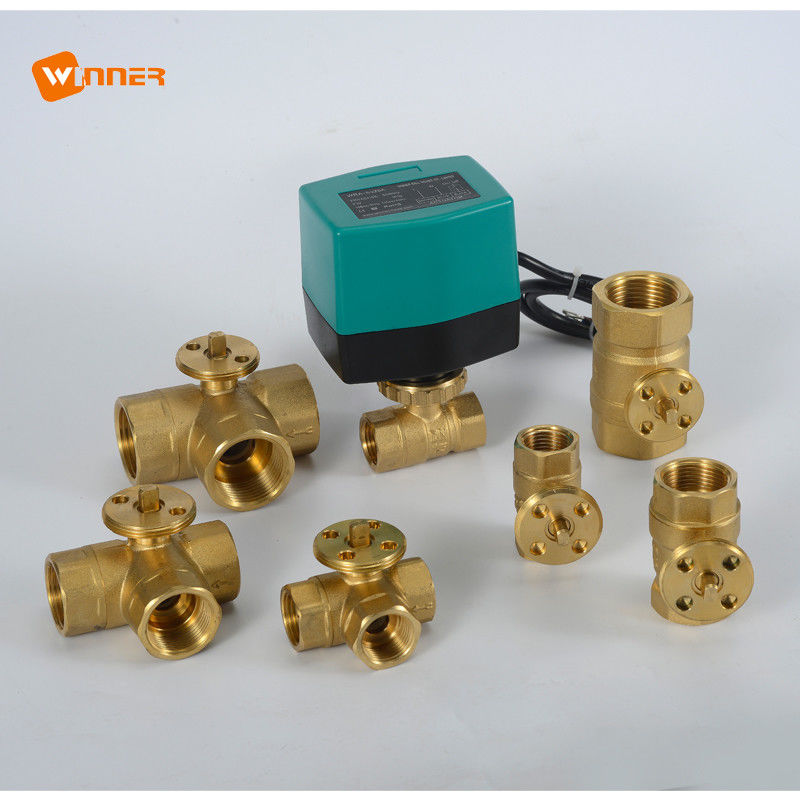

DC motorizó la vávula de bola consiste en el tipo con./desc. o el tipo actuador de 3 puntos y vávula de bola de la serie de W8BV…, que tienen la estructura compacta, la operación estable, la capacidad excelente de la parada del agua, la tarifa grande de la corriente, el bloque cero de la suciedad y esfuerzo de torsión bajo. DC motorizó las vávulas de bola es ampliamente utilizado en sistema de la HVAC, sistema de calefacción, sistema de tratamiento de aguas y un poco de equipo industrial.





Uso

Sistema de la HVAC, sistema de calefacción, sistema de tratamiento de aguas, equipo industrial.



Modo operativo

DC motorizó la vávula de bola es con motor por un tipo de WRA-42…, y WRA-42… un actuador. El actuador es controlado por una modulación con./desc. o el sistema de control de punto 3 y mueve la bola de la válvula, a la posición de apertura dictada por la señal de control.



Datos técnicos

Cuerpo de válvula:

Medio: agua fría/caliente, con glicol del 50%         Temperatura del medio: 2°C… 90°C

Presión clasificada: PN20                             Conector del tubo: hilo interno



Temporeros ambiente. gama: -20… +70°C; 0… 95%RH    Tamaño: 1/2' ‘, 3/4" ‘y 1" ‘     Tipo de la válvula: bidireccional y de tres vías



Material

Cuerpo de válvula: latón forjado, Hpb59-1                  Sello: bola: EPDM+PTFE, con el anillo o doble

Bola: latón niquelado                              tronco: Anillos o de EPDM, con el anillo o doble

Modelo no.	Diámetro interno.	Pulgada	Kvs (m3/h)	Pvmax (KPa)	Picosegundo (KPa)
W8BV215	12m m	el 1/2”	6,15	1000	1400
W8BV220	15m m	3/4"	10,5	1000	1400
W8BV225	20m m	1"	16,1	1000	1400
W8BV315	12m m	el 1/2”	3,95	1000	1400
W8BV320	15m m	3/4"	6,8	1000	1400
W8BV325	20m m	1"	15,8	1000	1400





Actuador

WRA-42…   DC3/6-12/24V, 3-point

WRA-42… Un DC3/6-12/24V, con./desc.

Esfuerzo de torsión de la salida: los 2N.m      Ángulo de la rotación: el 90°

Proteja a la fila: IP55/IP54        Tiempo con./desc.: 2-12S





Función (3-point o tipo con./desc.)

El actuador es controlado por una modulación de la señal con./desc. o de 3 puntos de control, usando la impulsión reversible del reductor de velocidad del motor síncrono y del engranaje de fijar y de cerrarse.



Tipo WRA-42… 3-point

El alambre de Brown está poder prendido                  Válvula abierta

El alambre negro está poder prendido                    Cierre de la válvula

Brown o el alambre negro es poder apagado          La válvula guarda el cargo actual

El alambre azul está conectado con el alambre nulo.

También puede ser utilizado como tipo con./desc.



WRA-42… un tipo con./desc.

El alambre azul es el alambre del control.        Poder encendido: válvula abierta, poder apagado: cierre de la válvula



El alambre negro está conectado con COM.



El alambre de Brown está conectado con el cable de alimentación.

Puede ser utilizado solamente como tipo con./desc.

Modelo no.	Voltaje de funcionamiento	Tipo del actuador	Esfuerzo de torsión de la salida	Consumo	Tiempo con./desc.	Cuerpo de válvula
WRA-4224	DC24V	3-point o con./desc.	los 2N.m	2W	2-6S	W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325
WRA-4224A		Con./desc.





Instalación:



Inserte el tronco de válvula a la parte inferior del actuador, y del perno del parte movible 2, situado al fondo del actuador al agujero del montaje de la válvula. Entonces tornillo abajo de la tuerca ciega de cobre amarillo
