Datos técnicos
Cuerpo de válvula:
Medio: agua fría/caliente, con glicol del 50%
Temperatura del medio: 2°C… 90°C
Presión clasificada: PN16
Conector del tubo: hilo interno
Temporeros ambiente. gama: −5… +60°C; 0… 90%RH
Tamaño: 1/2' ‘, 3/4" ‘y 1" ‘tipo de la válvula: bidireccional
Descripción

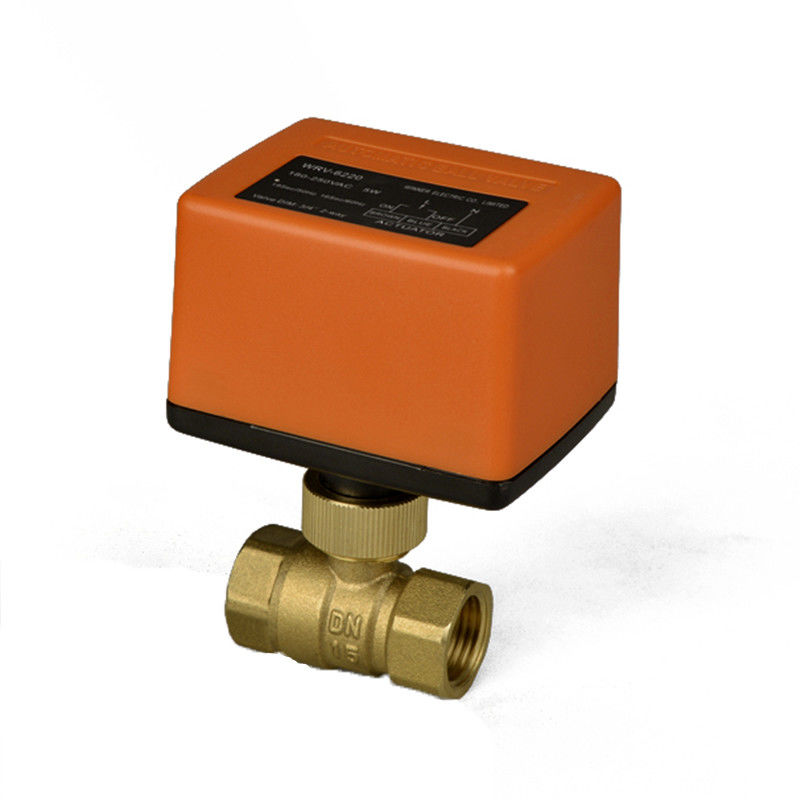

La vávula de bola motorizada ganador consiste en el tipo con./desc. o el tipo actuador de 3 puntos y vávulade bolade laseriede W6BV…, que tienen la estructura compacta, la operación estable, la capacidad excelente de la parada del agua, la tarifa grande de la corriente, el bloque cero de la suciedad y esfuerzo de torsión bajo. El ganador motorizó las vávulas de bola es ampliamente utilizado en sistema de la HVAC, sistema de calefacción, sistema de tratamiento de aguas y un poco de equipo industrial.
Uso
Sistema de la HVAC, sistema de calefacción, sistema de tratamiento de aguas, equipo industrial
Modo operativo
La vávula de bola motorizada ganador es con motor por un tipo de WRA-5320, y el actuador de WRA-5320A. El actuador es controlado por una modulación con./desc. o el sistema de control de punto 3 y mueve la bola de la válvula, a la posición de apertura dictada por la señal de control.
Material
Cuerpo de válvula: latón forjado, Hpb59-1
Sello: bola: EPDM+PTFE
Bola: crome el tronco de cobre amarillo plateado: Anillos o de EPDM
Modelo no. |
|
Diámetro interno. |
Pulgada |
Kvs (m3/h) |
Pvmax (KPa) |
Picosegundo (KPa) |
W6BV215 |
bidireccional |
12m m |
el 1/2” |
8,6 |
600 |
900 |
W6BV220 |
|
15m m |
3/4" |
21 |
600 |
900 |
W6BV225 |
|
20m m |
1" |
26 |
600 |
900 |
Actuador
WRA-5320 AC230, 50/60Hz, 3-point
WRA-5320A AC230, 50/60Hz, con./desc.
Esfuerzo de torsión de la salida: los 2.5N.m
Ángulo de la rotación: el 90°
Proteja a la fila: IP54
Tiempo con./desc.: 19S/50Hz; 15S/50Hz
Función (3-point o tipo con./desc.)
El actuador es controlado por una señal de control con./desc. de modulación, usando la impulsión unidireccional del reductor de velocidad del motor síncrono y del engranaje de fijar y de cerrarse.

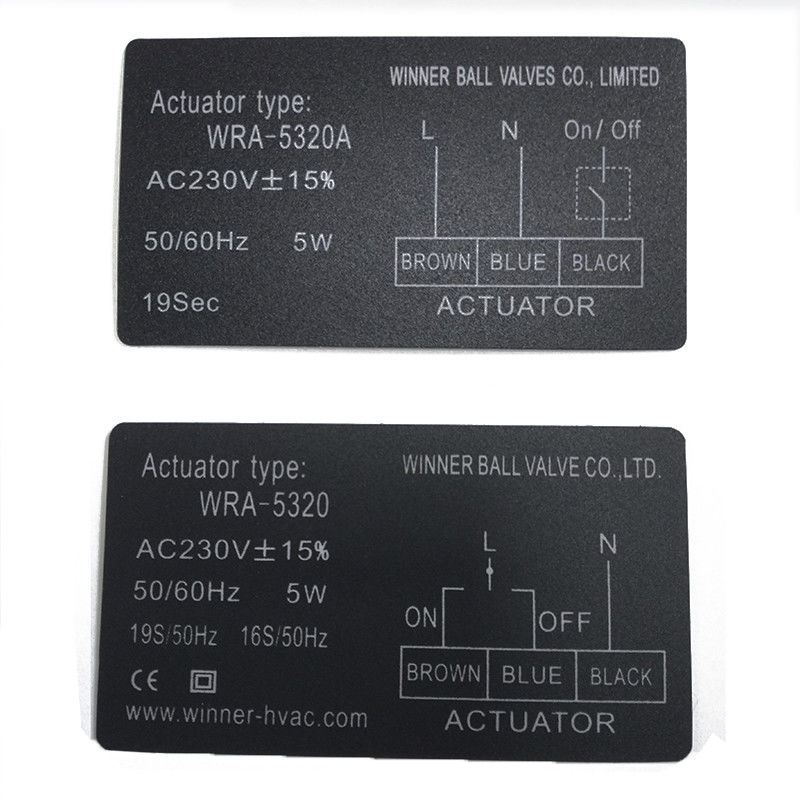

Tipo de WRA-5320 3-point
El alambre azul está poder prendido Válvula cerrada
El alambre de Brown está poder prendido Válvula abierta
El alambre azul o marrón es poder apagado La válvula guarda el cargo actual
El alambre negro está conectado con el alambre nulo. También puede ser utilizado como tipo con./desc.
Tipo con./desc. de WRA-5320A
El alambre negro es el alambre del control.
Poder encendido: válvula abierta, poder apagado: cierre de la válvula
El alambre de Brown está conectado con el cable de alimentación.
El alambre azul está conectado con COM.
Puede ser utilizado solamente como tipo con./desc.
Modelo no. |
Voltaje de funcionamiento |
Tipo del actuador |
Esfuerzo de torsión de la salida |
Consumo |
Tiempo con./desc. |
Cuerpo de válvula |
WRA-5320 |
EL 230VAC±15% 50/60Hz |
3-point o con./desc. |
los 2.5N.m |
6W |
50Hz: 19S 60Hz: 15S |
W6BV215 W6BV220 W6BV225 |
WRA-5320A |
Con./desc. |
Instalación:

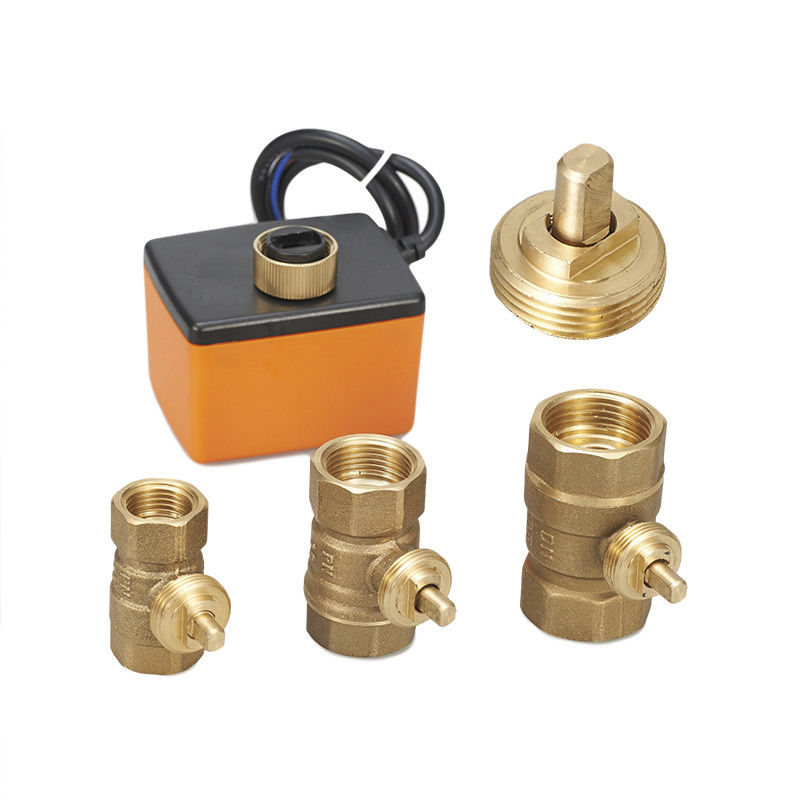

IInsert el tronco de válvula a la parte inferior del actuador, y del perno del parte movible 2, situado al fondo del actuador al agujero del montaje de la válvula. Entonces tornillo abajo de la tuerca ciega de cobre amarillo
