válvula accionada eléctricamente

Válvulas de 1 de la pulgada de bola de la vávula 3 de la manera control eléctricas del actuador para el agua enfriada



Cómo aseguramos la calidad del producto final (la inspección de FQC)



1. Inspección visual

2. Medida material del grado

3. Inspección de la dimensión

4. Detección de la aspereza

5. Detección de la aspereza

6. Prueba de salida



Servicio



1. Proporcione sus requisitos técnicos y dibujos
2. Consiga la contestación primaria de nosotros en el plazo de 12 horas
3. Consiga la solución y la cita técnicas de nosotros en el plazo de 24 horas
4. Confirmación técnica de la solución y de la cita
5. Proporcione las muestras en caso de necesidad
6. Estudio y firma de contrato
7. Arregle la producción y el envío
8. Después de servicio de ventas



Descripción

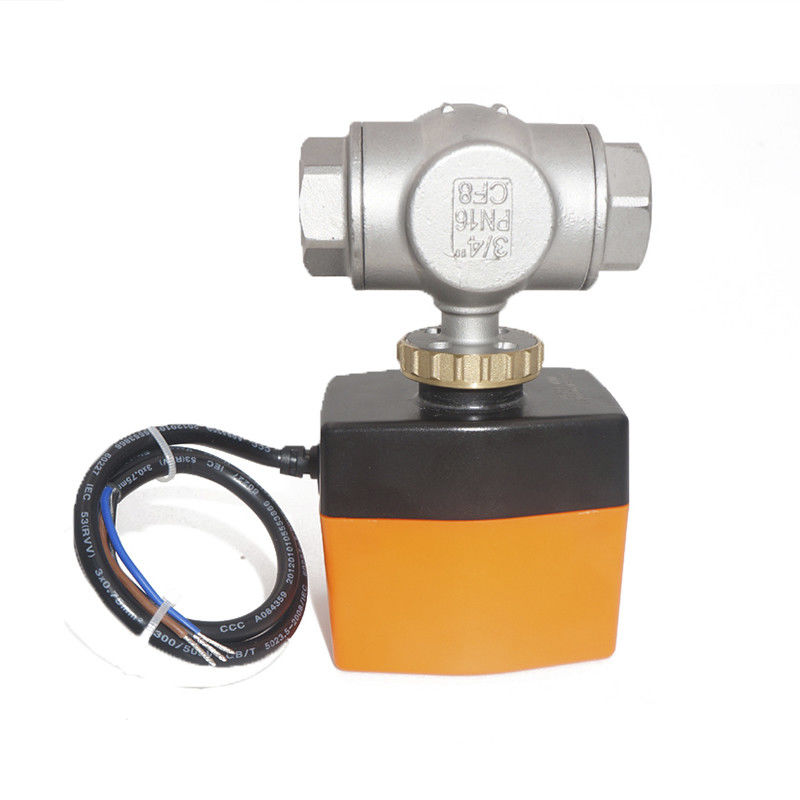

DC motorizó la vávula de bola consiste en el tipo con./desc. o el tipo actuador de 3 puntos y vávula de bola de la serie de WSBV…, que tienen la estructura compacta, la operación estable, la capacidad excelente de la parada del agua, la tarifa grande de la corriente, el bloque cero de la suciedad y esfuerzo de torsión bajo. DC motorizó las vávulas de bola es ampliamente utilizado en sistema de la HVAC, sistema de calefacción, sistema de tratamiento de aguas y un poco de equipo industrial.





Uso

Sistema de la HVAC, sistema de calefacción, sistema de tratamiento de aguas, equipo industrial.



Modo operativo

DC motorizó la vávula de bola es con motor por un tipo de WRA-42…, y WRA-42… un actuador. El actuador es controlado por una modulación con./desc. o el sistema de control de punto 3 y mueve la bola de la válvula, a la posición de apertura dictada por la señal de control.



Datos técnicos

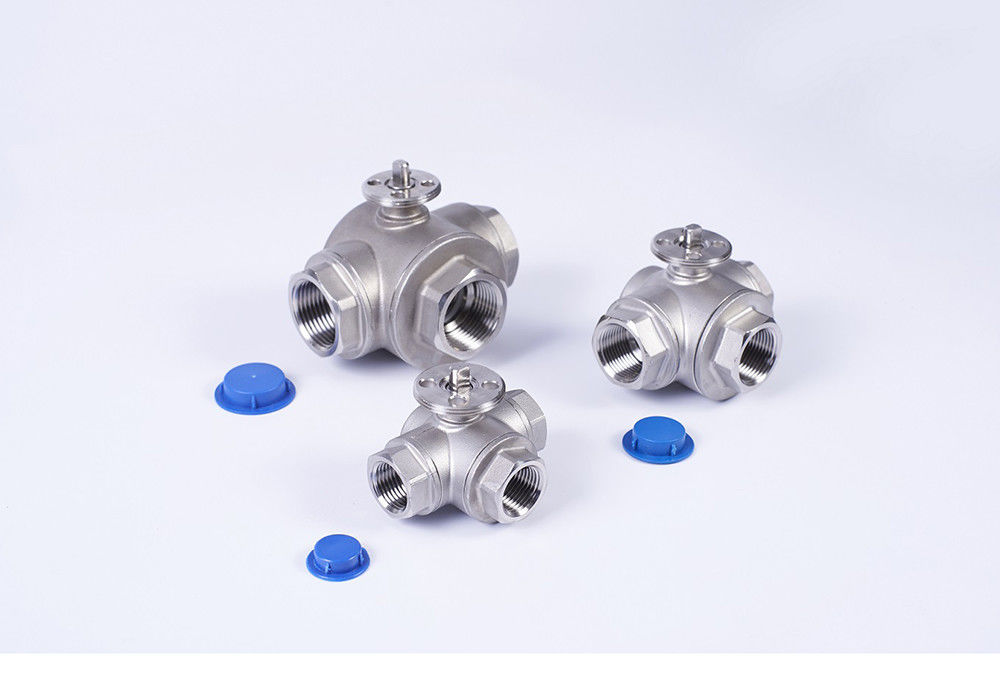

Cuerpo de válvula:

Medio: agua fría/caliente, con glicol del 50%



Temperatura del medio: -10°C… 120°C

Presión clasificada: PN20

Conector del tubo: hilo interno



Temporeros ambiente. gama: -20… +70°C; 0… 95%RH



Tamaño: 1/2' ‘, 3/4" ‘y 1" ‘



Tipo de la válvula: bidireccional y de tres vías



Material

Cuerpo de válvula: SS304 de acero inoxidable

Sello: bola: EPDM+PTFE, con el anillo o doble

Bola: SS304; tronco: Anillos o de EPDM, con el anillo o doble



Modelo no.	Diámetro interno.	Pulgada	Kvs (m3/h)	Pvmax (KPa)	Picosegundo (KPa)
WSBV215	15m m	el 1/2”	6,15	1000	1400
WSBV220	20m m	3/4"	10,5	1000	1400
WSBV225	25m m	1"	16,1	1000	1400
WSBV315	15m m	el 1/2”	3,95	1000	1400
WSBV320	20m m	3/4"	6,8	1000	1400
WSBV325	25m m	1"	15,8	1000	1400

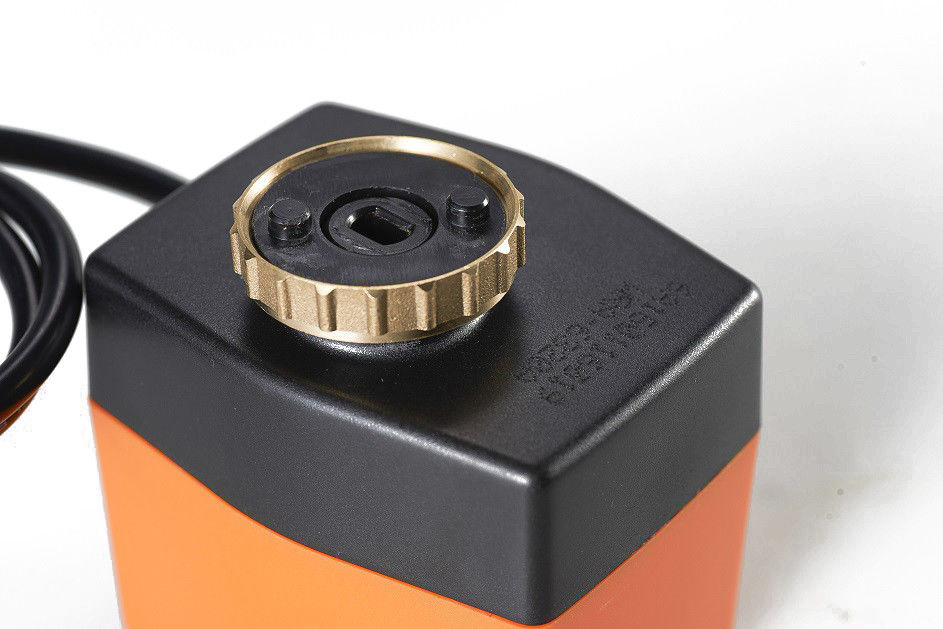

Actuador

WRA-42…   DC3/6-12/24V, 3-point

WRA-42… Un DC3/6-12/24V, con./desc.

Esfuerzo de torsión de la salida: los 2N.m



Ángulo de la rotación: el 90°

Proteja a la fila: IP55/IP54



Tiempo con./desc.: 2-12S



Imagen



Función (3-point o tipo con./desc.)

El actuador es controlado por una modulación de la señal con./desc. o de 3 puntos de control, usando la impulsión reversible del reductor de velocidad del motor síncrono y del engranaje de fijar y de cerrarse.



Tipo WRA-42… 3-point

El alambre de Brown está poder prendido, válvula abierta

El alambre negro está poder prendido, cierre de la válvula

Brown o el alambre negro es poder apagado, válvula guardar el cargo actual

El alambre azul está conectado con el alambre nulo.

También puede ser utilizado como tipo con./desc.



WRA-42… un tipo con./desc.

El alambre azul es el alambre del control

Poder encendido: válvula abierta; poder apagado: cierre de la válvula



El alambre negro está conectado con COM.



El alambre de Brown está conectado con el cable de alimentación.

Puede ser utilizado solamente como tipo con./desc.



Modelo no.	Voltaje de funcionamiento	Tipo del actuador	Esfuerzo de torsión de la salida	Consumo	Tiempo con./desc.	Cuerpo de válvula
WRA-4224	DC24V	3-point o con./desc.	los 2N.m	2W	2-6S	WSBV215 WSBV220 WSBV225 WSBV315 WSBV320 WSBV325
WRA-4224A		CON./DESC.
WRA-4212	DC12V	3-point o CON./DESC.
WRA-4212A		CON./DESC.
WRA-4203	DC3V	3-point o CON./DESC.
WRA-4203A		CON./DESC.





Instalación:



Inserte el tronco de válvula a la parte inferior del actuador, y del perno del parte movible 2, situado al fondo del actuador al agujero del montaje de la válvula. Entonces tornillo abajo de la tuerca ciega de cobre amarillo
