válvula del regulador del agua

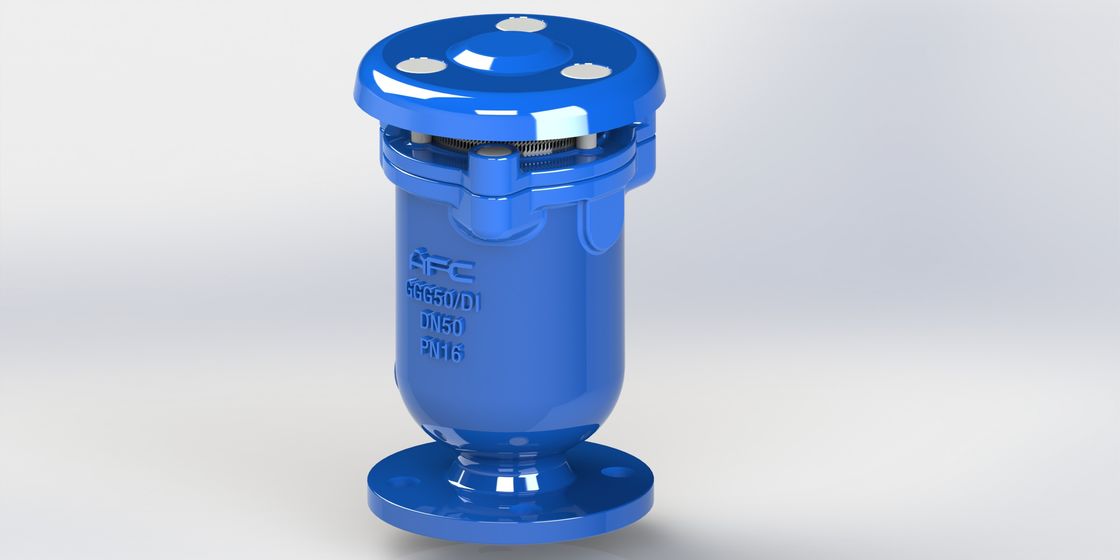

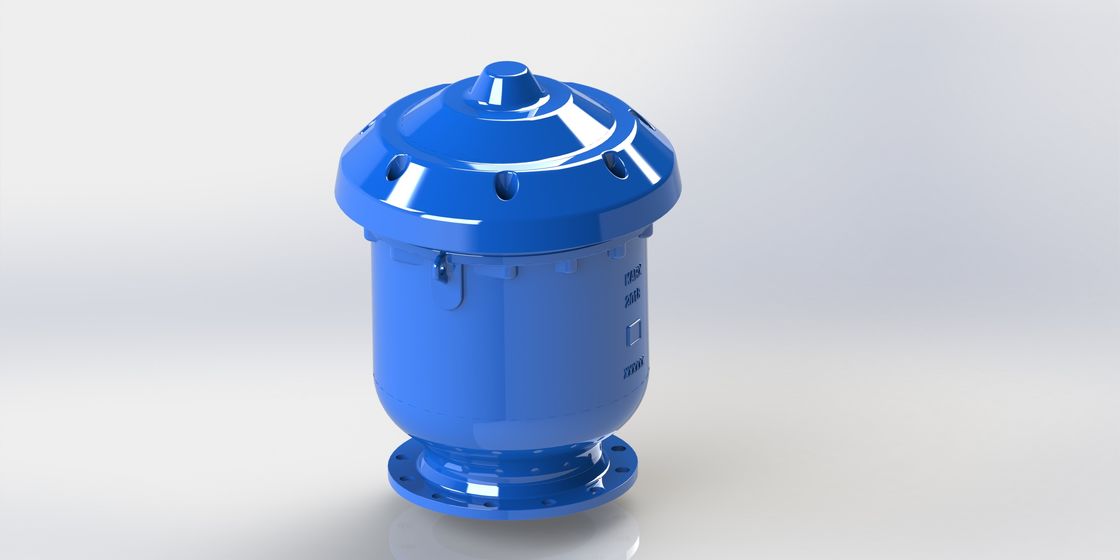

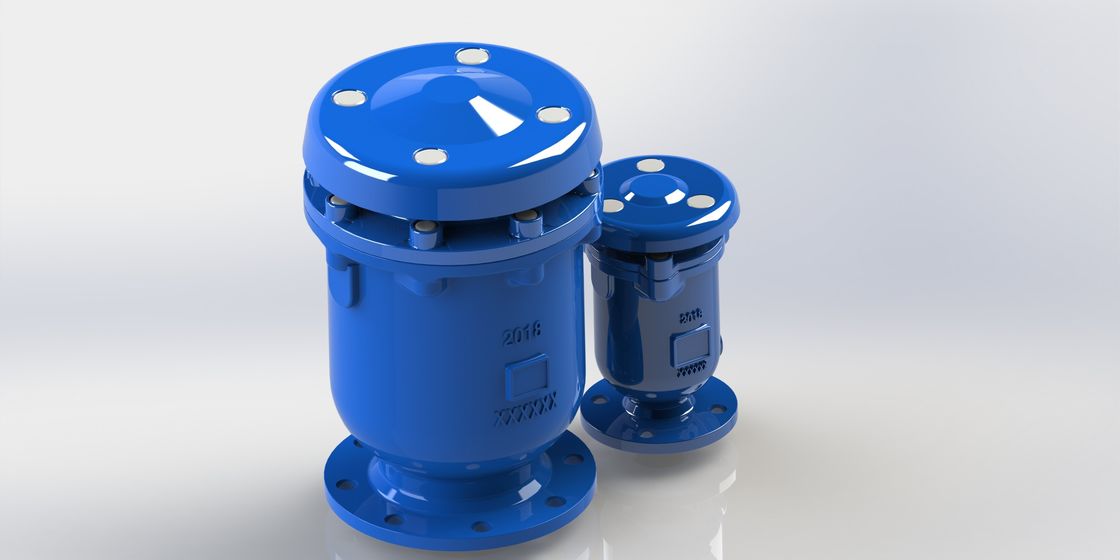

Válvula interna del lanzamiento del aire de la función del triple de Comnination de las piezas SS304



Formación de proceso de la máquina



1. Proceso del torno del CNC

2. Proceso del centro de mecanización del CNC de la alta precisión

3. Proceso general del torno

4. La máquina perfora las piezas del producto

5. Moldeado de la formación en frío

6. Asamblea de soldadura



Datos técnicos:

Gama de tallas: DN 25-300M M
Grados de la presión: 1.0Mpa, 1.6Mpa (hilo)
1.0Mpa, 1.6Mp, Mpa 2,5 (reborde)
Temperatura de trabajo: -10°-80°C.
Medios del flujo: agua potable



Características:

. Diseño avanzado con el mecanismo simple, flotador fuerte a evitar el agrietarse durante cierre rápido del hammer& súbito del agua.
. Mecanismo de Aerokinetic para resistir el soplo cerrado bajo velocidad de aire más alta incluso hasta la velocidad acústica del aire.
. Ningunos brazos o palancas a evitar el vibrar, doblando, cierre directo de la avena de la Florida.
. El exterior liso de la jaula del flotador, mantiene el flotador el moverse carril de guía especificado.
. Almacenador intermediario de goma inferior para la prevención de colisión, y dren fácil con los agujeros apropiados alrededor de la jaula durante vacío.
. La pantalla de acero stanless exterior será una opción para la seguridad y prevendrá insectos o pájaros adentro.
. Interior y exterior revestidos completamente de epoxy para los servicios a largo plazo.
. El estándar de fabricación encuentra a BS EN1074-4, AWWA C512
. La perforación y la dimensión del reborde resuelve el reborde del EN 1092 de las BS y del EN 558 y del ANSI de las BS.

Campos del servicio:

Para el circuito de agua, lucha contra el fuego, sistema de irrigación.


Tabla de la selección de tamaño:



Gama de la tarifa de la corriente CMH máximo	760	1360	4160	8500	19100	33400	76300
Tamaño principal de la tubería milímetro	80-300	200-400	400-700	750-1000	1050-1500	1500-2000	2100-3000
Tamaño de la entrada de KARX milímetro	25	50	80	100	150	200	300
diámetro interior del mercado milímetro	50	75	95	130	170	230	330
pequeño tamaño del orificio milímetro	1,6	1,6	2	2,5	3	4	4





Lista material:



KARS (tipo DN25-DN50 del hilo)



No.	Nombre de parte	Material	Estándar
1	Cuerpo	Hierro dúctil	EN GJS500-7
2	Flotador	Acero inoxidable	ANSI304
3	Arco de aislamiento	Acero inoxidable	ANSI304
4	Perno del hex.	Acero inoxidable de acero de carbono	Cinc Coated/AISI304
5	Cubierta	Acero de carbono	Epóxido cubierto
6	Pantalla	Acero inoxidable	ANSI304
7	Almacenador intermediario	De goma	NBR/EPDM
8	Barril de la guía	Acero inoxidable	ANSI304
9	Nozzel Seat	De goma	NBR/EPDM
10	Seat	De goma	NBR/EPDM
11	Anillo o	De goma	NBR/EPDM
12	Capo	Hierro dúctil	EN GJS500-7
13	Pilar	De aluminio	Anuncio publicitario
14	Perno del hex.	Acero inoxidable de acero de carbono	Cinc Coated/AISI304
15	Lavadora	Acero inoxidable	ANSI304
16	Pequeña boca	Acero inoxidable	ANSI304





KARX (tipo DN50-DN300 del reborde)



No.	Nombre de parte	Material	Estándar
1	Cuerpo	Hierro dúctil	EN GJS500-7
2	Flotador	Acero inoxidable	ANSI304
3	Arco de aislamiento	Acero inoxidable	ANSI304
4	En perno del hex.	Acero inoxidable de acero de carbono	G.I/AISI304
5	Capo	Hierro dúctil	EN GJS500-7
6	Cubierta	Acero de carbono	ANSI304
7	Pantalla	Acero inoxidable	ANSI304
8	Perno del hex.	Acero inoxidable de acero de carbono	G.I/AISI304
9	Lavadora	Acero inoxidable	ANSI304
10	Pilar	De aluminio	Anuncio publicitario
11	Anillo o	De goma	NBR/EPDM
12	Seat	De goma	NBR/EPDM
13	Nozzel Seat	De goma	NBR/EPDM
14	Barril de la guía	Acero inoxidable	ANSI304
15	Almacenador intermediario	De goma	NBR/EPDM
16	Pequeña boca	Acero inoxidable	ANSI304







Dimensión:



KARS (tipo DN25-DN50 del hilo)







KARX (tipo DN50-DN300 del reborde)







Característica de flujo de aire



Agotamiento grande del aire



Toma de aire





Pequeña expresión del aire
