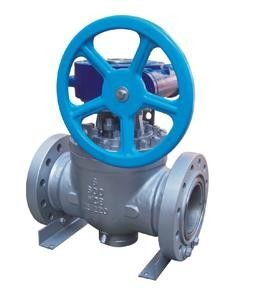

vávula de bola montada muñón

El cuerpo de una pieza se utiliza para que el cuerpo garantice suficientes fuerza y rigidez bajo presión de funcionamiento clasificada del máximo. Las piezas internas de la válvula se diseñan y se seleccionan cuidadosamente para asegurar confiabilidad bajo toda clase de condición de funcionamiento. Bastante thckness de la pared del margen y adaptación de pernos conectivos de alta resistencia son convenientes para que el maitenance y el desahogo de la válvula apoyen la tensión de la tubería.



Entrada superior

Su la mayoría de la diferencia de la vávula de bola común es que su mantenimiento se puede hacer en línea del tubo y sin el desmontaje de la línea del tubo. La estructura trasera del asiento del espacio se adopta para el asiento y la porción posterior de criado del asiento es ángulo oblicuo para evitar que la acumulación de impureza afecte al espacio trasero del asiento.



Esfuerzo de torsión bajo de la operación

La vávula de bola superior de la serie de la entrada tiene una bola montada muñón, cuya superficie es cara de tierra, pulida y dura tratada. Se integra la bola y el tronco, el transporte de desplazamiento está instalado en el diámetro interior externo de modo que el radio de la fricción sea pequeño y esfuerzo de torsión de la operación sea muy baja.



Lacre de la emergencia

Se diseñan los agujeros compuestos de la inyección y las válvulas compuestas de la inyección están instaladas en las ubicaciones de la ayuda del tronco/del casquillo y del cuerpo de la válvula lateral. Cuando el aislamiento del tronco o del asiento se daña para inducir salida, el compuesto se puede utilizar para hacer la segunda vez el aislamiento. Una válvula de control encubierta está instalada en lado de cada válvula compuesta de la inyección para evitar que el compuesto hacia fuera fluya debido a la acción de la sustancia de transmisor. El top de la válvula compuesta de la inyección es el conector para la conexión rápida con el arma compuesto de la inyección.



Lacre confiable

El lacre del asiento es formado por el componente del criado del lacre y del metal del asiento. Los flotadores del criado del asiento axialmente y el lacre de la presión baja del asiento de válvula es alcanzados por la pre-presión de la primavera. Además, el efecto del pistón del asiento de válvula se diseña razonablemente, que realizó la alta presión que sellaba por la presión del medio de funcionamiento y realiza la interceptación del criado para formar el lacre del cuerpo. El anillo del grafito de la extensión se diseña para realizar el aislamiento bajo condición del fuego.



Doble block&bleed (DBB)

Cuando la bola es posición muy abierta o cercana, la cavidad de la sustancia de transmisor en el centro del cuerpo se puede lanzar por el drenaje y los dispositivos el vaciar. Además, la cavidad encima cargada de la presión en el centro de la válvula se puede lanzar al extremo de la presión baja por el asiento del alivio del uno mismo.



Diseño seguro antiestático y del fuego

El diseño de la prevención contra los incendios de válvula cumple el requisito en el estándar API6FA/API607 y el diseño del antiestático se ajusta a las regulaciones en API6D y BS5351.



Tronco de la extensión

Para la válvula instalada subterráneo, el tronco puede ser alargado y para ayudar la operación la válvula compuesta correspondiente de la boca y del drenaje de la inyección puede ser extendida al top de la válvula.



Diversos tipos de conducción

El cojín superior de la válvula diseñado según el ISO 5211, que es conveniente para la conexión y el intercambio de diversos conductores. Los tipos de conducción comunes son manuales, eléctricos, neumáticos y neumáticos/hidráulicos.
