vávula de bola montada muñón

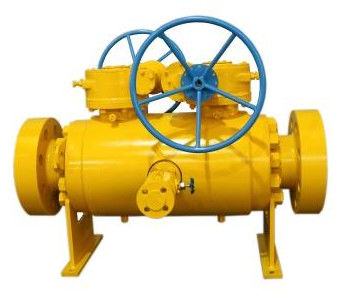

Dos vávula de bola del muñón de las bolas DBB de 2" - 48" CL150-2500 API 6D, desgin 608



Parámetros técnicos:


La vávula de bola de DBB es la abreviatura para el bloque doble y la vávula de bola de corrimiento. Algunas de válvulas de DBB tienen dos bolas y uno o dos válvulas de aguja, las dos vávulas de bola pueden opend y cerraron el medio y dos válvulas de aguja pueden descargar la presión de las válvulas, la vávula de bola se diseñan substituir la forma compleja de la conexión de válvulas múltiples en tubos tradicionales, para reducir puntos de la salida en el sistema y realizar rápidamente la descarga y el cierre. Las vávulas de bola de DBB ahorran los procedimientos de instalación, reducen la presión en el sistema de tubo, la limpieza del instrumento de los faciliates y el maintence y bajan el coste.

Dos independientemente válvulas de aguja agujereadas 5.0m m operables del estilo del globo para el servicio del aislamiento con una válvula de aguja agujereada 5.0m m intermedia del estilo del globo para expresar servicio. Características del asiento del metal como estándar para todas las válvulas.

El bloque de una pieza integralmente forjado y sangrar a las asambleas para el aislamiento primario de los despegues de la presión, donde la válvula se monta directamente al buque o al tubo de proceso. Los instrumentos se pueden montar directamente al mercado de las válvulas o montar alternativamente remotamente con el trabajo del tubo de la línea/del impulso de indicador.

Usos

• Bloque doble &Bleed

• Medida llana

• Medida de la presión

• Inyección química

• Muestreo
•
• Medida del flujo

CARACTERÍSTICAS ESTÁNDAR

• ½ - la pulgada NPT roscó el mercado femenino como estándar a ANSI/ASME B1.20.1.
• El ½ NPT roscó la conexión femenina del respiradero a ANSI/ASME B1.20.1.
• Grueso material a ANSI B16.34
• El ANSI B16.5 ensanchó la conexión de la entrada, ½ a los tamaños de 2 pulgadas. 150 libras clasificadas a 2500 libras clasificadas.
• El API ensanchó los tamaños de las conexiones de la entrada a 2 1/16 pulgada. 3000psig, 5000psig y 10000psig valoraron.

Material del casquillo de empaquetadura del valor de la aguja del estilo del globo.

Las válvulas estándar se ofrecen con el grafito. PTFE está también disponible como opcional.


Características del diseño:


• DISEÑO ANTIESTÁTICO

Las vávulas de bola del muñón presentan un problema particular con el aumento de la electricidad estática alrededor de la bola. Todas las vávulas de bola de Kelite tienen dispositivos antiestáticos que proporciona el contacto entre el tronco y la bola, y tronco y cuerpo para eliminar electricidad estática.



• DISEÑO SEGURO DEL FUEGO

En caso de fuego la válvula se requiere para hacer un sello rio abajo. Incluso después la desintegración de los asientos de RTFE, vávulas de bola de KELITE tiene un sello metal sobre metal excelente. La especial atención se ha prestado a la fuerza mecánica y a la eficacia de aislamiento de la junta ensanchada central en el cuerpo de válvula.

• DISEÑO DEL SELLO

El embalar de la junta de PTFE actúa como sello primario para las vávulas de bola unibody. El sello secundario se ha hecho fuera del grafito flexible, un material con resistencia extremadamente buena para encender condiciones.

• DISEÑO DEL TRONCO DE LA PRUEBA DEL ESCAPE
