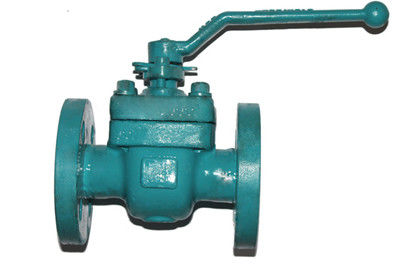

Tipo superior vávula del muñón de la entrada de bola para el agua/el petróleo/el yacimiento de gas natural
-
Resaltar
vávula de bola montada muñón
-
TamañoNPS el 1/2 " ~8"
-
Grado de la presiónClase 150~600
-
MaterialWCB, LCB, CF8, CF8M, CF3, CF3M
-
Estándar de diseñoAPI 608, API 6D, BS 5351, ASME B16.34
-
Cara a caraASME B16.10, API 6D, BSEN 558
-
Conexión de extremoASME B16.5, BSEN 1092
-
Lugar de origenCHINA
-
Nombre de la marcaOEM
-
CertificaciónAPI, ISO, CE, GOST, TS, BS1873, BS5351, API 6D,600,602,609, ASME B16.34, API 6FA, API607 etc
-
Número de modeloel 1/2” - 8", CL150-600
-
Documento
-
Cantidad de orden mínima1
-
Precionegotiable
-
Detalles de empaquetadocajas de la madera contrachapada
-
Tiempo de entrega15-60 días
-
Condiciones de pagoL/C, T/T
-
Capacidad de la fuentede acuerdo con orden
Tipo superior vávula del muñón de la entrada de bola para el agua/el petróleo/el yacimiento de gas natural
Vávula de bola superior del muñón de la entrada del 1/2” - 8" CL150-600 API 6D, desgin 608
Tratamiento superficial
Ofrecemos los procesos siguientes para elegir:
1. Polaco mecánico (P.M.) para mejorar el brillo (lustre, mate)
2. Limpieza ácida para anticorrosión
3. Polaco de la electrólisis (EP) para mejorar la suavidad superficial
4. Proceso de encargo: Tratamiento de recocido brillante eliminar strees para mejorar dureza
Parámetros y características técnicos:
| Descripción de producto | Vávula de bola superior del muñón de la entrada |
| Modelo | Vávula de bola del muñón |
| Diámetro nominal | NPS 1/2~NPS 8 |
| Temperatura de funcionamiento | -46℃~220℃ |
| Presión de funcionamiento | CLASIFIQUE 150~CLASS 600 |
| Material | WCB, LCB, CF8, CF8M, etc. |
| Estándar de diseño | API 608, ISO 17292, BS 5351 |
| Longitud estructural | ASME B16.10 |
| Extremo de conexión | ASME B16.5, ASME B16.25 |
| Estándar de la prueba | API 598, API 6D |
| Método de la operación | Manija, gusano, unidad de la motor-impulsión, unidad de impulsión neumática |
| Campos del uso | Agua, petróleo y gas natural |
| Otras observaciones 1 | Un dispositivo de fijación se proporciona para prevenir el misoperation de la válvula. |
| Otras observaciones 2 | Diseño de la estructura de la prevención del flyout del tronco de válvula, prevenir el accidente debido al flyout del tronco de válvula causado por la presurización anormal en la cámara |
| Otras observaciones 3 | Diseño incombustible y antiestático |
| Otras observaciones 4 | diseño de la patente |
La VÁVULA de BOLA SUPERIOR de la ENTRADA se utiliza principalmente en tubería y el sistema y ella de la industria tiene una entrada superior y en la línea función del mantenimiento.
Tiene muchas ventajas, tales como pequeña resistencia flúida, estructura simple, pequeño volumen, el saaling ligero, confiable, conveniencia para la operación y mantenimiento, abierto y rápidamente cercano, así como comienzo y se cierra fexiblemente.
El cuerpo de una pieza se utiliza para que el cuerpo garantice suficientes fuerza y rigidez bajo presión de funcionamiento clasificada del máximo. Las piezas internas de la válvula se diseñan y se seleccionan cuidadosamente para asegurar confiabilidad bajo toda clase de condición de funcionamiento. Bastante thckness de la pared del margen y adaptación de pernos conectivos de alta resistencia son convenientes para que el maitenance y el desahogo de la válvula apoyen la tensión de la tubería.
Entrada superior
Su la mayoría de la diferencia de la vávula de bola común es que su mantenimiento se puede hacer en línea del tubo y sin el desmontaje de la línea del tubo. La estructura trasera del asiento del espacio se adopta para el asiento y la porción posterior de criado del asiento es ángulo oblicuo para evitar que la acumulación de impureza afecte al espacio trasero del asiento.
Esfuerzo de torsión bajo de la operación
La vávula de bola superior de la serie de la entrada tiene una bola montada muñón, cuya superficie es cara de tierra, pulida y dura tratada. Se integra la bola y el tronco, el transporte de desplazamiento está instalado en el diámetro interior externo de modo que el radio de la fricción sea pequeño y esfuerzo de torsión de la operación sea muy baja.
Lacre de la emergencia
Se diseñan los agujeros compuestos de la inyección y las válvulas compuestas de la inyección están instaladas en las ubicaciones de la ayuda del tronco/del casquillo y del cuerpo de la válvula lateral. Cuando el aislamiento del tronco o del asiento se daña para inducir salida, el compuesto se puede utilizar para hacer la segunda vez el aislamiento. Una válvula de control encubierta está instalada en lado de cada válvula compuesta de la inyección para evitar que el compuesto hacia fuera fluya debido a la acción de la sustancia de transmisor. El top de la válvula compuesta de la inyección es el conector para la conexión rápida con el arma compuesto de la inyección.
Lacre confiable
El lacre del asiento es formado por el componente del criado del lacre y del metal del asiento. Los flotadores del criado del asiento axialmente y el lacre de la presión baja del asiento de válvula es alcanzados por la pre-presión de la primavera. Además, el efecto del pistón del asiento de válvula se diseña razonablemente, que realizó la alta presión que sellaba por la presión del medio de funcionamiento y realiza la interceptación del criado para formar el lacre del cuerpo. El anillo del grafito de la extensión se diseña para realizar el aislamiento bajo condición del fuego.
Doble block&bleed (DBB)
Cuando la bola es posición muy abierta o cercana, la cavidad de la sustancia de transmisor en el centro del cuerpo se puede lanzar por el drenaje y los dispositivos el vaciar. Además, la cavidad encima cargada de la presión en el centro de la válvula se puede lanzar al extremo de la presión baja por el asiento del alivio del uno mismo.
Diseño seguro antiestático y del fuego
El diseño de la prevención contra los incendios de válvula cumple el requisito en el estándar API6FA/API607 y el diseño del antiestático se ajusta a las regulaciones en API6D y BS5351.
Tronco de la extensión
Para la válvula instalada subterráneo, el tronco puede ser alargado y para ayudar la operación la válvula compuesta correspondiente de la boca y del drenaje de la inyección puede ser extendida al top de la válvula.
Diversos tipos de conducción
El cojín superior de la válvula diseñado según el ISO 5211, que es conveniente para la conexión y el intercambio de diversos conductores. Los tipos de conducción comunes son manuales, eléctricos, neumáticos y neumáticos/hidráulicos.
