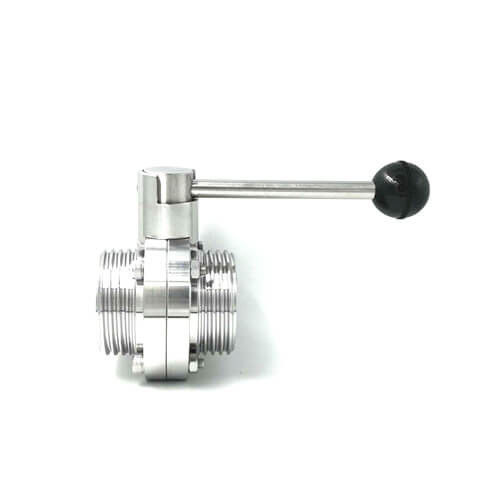

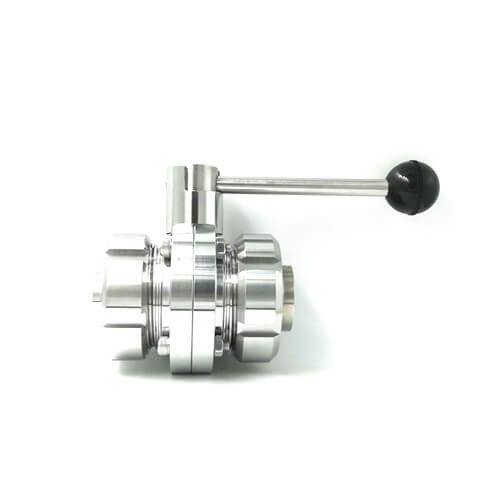

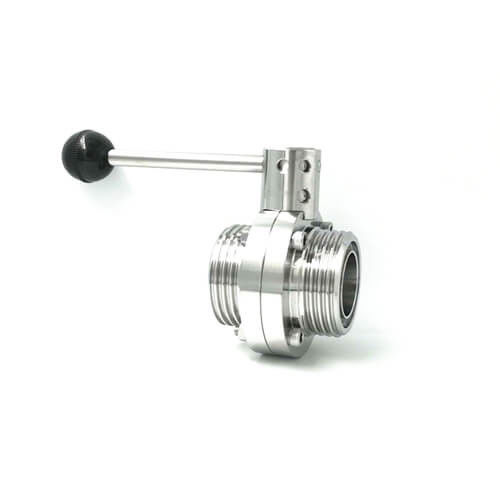

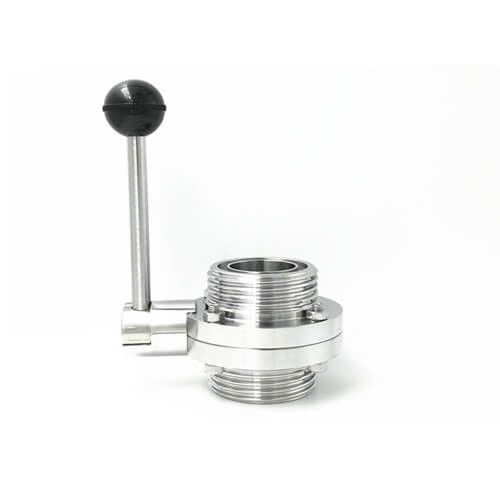

La válvula de mariposa higiénica, varón roscó 304 la válvula de mariposa de 316L SS
-
Resaltar
válvulas de mariposa higiénicas
-
Presión del trabajoMediados de-presión (2.5mpa< Pn <6.4mpa)
-
Temperatura de trabajoTemperatura normal (- 40°C~120°C)
-
Material de la superficie del selloSuavidad sellada
-
Tamaño portuarioDN15-DN200
-
Cuerpo de válvulaforja
-
EstándarEstruendo, SMS, 3A, ISO
-
SuperficieCNC maquinado
-
Lugar de origenCHINA
-
Nombre de la marcaOEM
-
CertificaciónDIN,SMS,3A,ISO
-
Número de modeloCX-SBTV-016
-
Documento
-
Cantidad de orden mínima1
-
Precionegotiable
-
Detalles de empaquetadocajas de la madera contrachapada
-
Tiempo de entrega15-60 días
-
Condiciones de pagoL/C, T/T
-
Capacidad de la fuentede acuerdo con orden
La válvula de mariposa higiénica, varón roscó 304 la válvula de mariposa de 316L SS
El varón de acero inoxidable higiénico/sanitario 316L de la categoría alimenticia 304 roscó la válvula de mariposa
Tratamiento superficial
Ofrecemos los procesos siguientes para elegir:
1. Polaco mecánico (P.M.) para mejorar el brillo (lustre, mate)
2. Limpieza ácida para anticorrosión
3. Polaco de la electrólisis (EP) para mejorar la suavidad superficial
4. Proceso de encargo: Tratamiento de recocido brillante eliminar strees para mejorar dureza
Cómo aseguramos la calidad del producto final (la inspección de FQC)
1. Inspección visual
2. Medida material del grado
3. Inspección de la dimensión
4. Detección de la aspereza
5. Detección de la aspereza
6. Prueba de salida
Las válvulas de mariposa se pueden actuar manualmente o neumáticamente. Hay una amplia gama de controles manuales para cumplir los diversos requisitos de sistema. Los controles neumáticos pueden ser horizontales y verticales, solos, doble-efecto, y modulación. Pueden ser cabidos con los tops y la proximidad del control que se aplica extensamente a muchos fileds, tales como cerveza, bebida, productos lácteos, zumo de fruta, farmacia, etc. biológico.
Características del diseño
1. Los diversos estándares pueden ser proporcionados: Estruendo, 3A, SMS, ISO/CA, BS/RJT, y ASME/BPE.
2. disponible de tamaños de DN25/1" para DN300/12"
3. las manijas de Multiposition se pueden utilizar para las válvulas hasta DN100/4";
4. las manijas del tirón se pueden utilizar para las válvulas de DN25/1" a DN300/12"
Manija manual,
5. el actuador neumático y el actuador eléctrico son permutables.
6. los sellos cumplen con FDA 21CFR 177. 2600.
7. El cuerpo de válvula se puede modificar para requisitos particulares con una amplia selección de diversas conexiones.
|
Estándar
|
3A, SMS, ESTRUENDO, ISO, RJT, CA
|
|
|
El producto mojó las piezas de acero
|
AISI304/AISI316L
|
Proporcionado informe de inspección material
|
|
Otras piezas de acero
|
AISI304
|
|
|
Tamaño
|
3/4" ~6", DN20~DN150,19mm~152.4mm
|
|
|
Material del sello
|
EPDM/VMQ/FPM
|
Todo el material de los sellos cumple con FDA21CFR117.2600
|
|
Presión de funcionamiento
|
≤10bar (145psi)
|
|
|
Presión de la fuente para el actuador del aire
|
5~8 (0~116psi)
|
|
|
Temperatura de trabajo
|
EPDM: - 14~248ºF (- 10~120ºC)
|
|
|
VMQ: - 58~356ºF (- 50~180ºC)
|
||
|
FPM: 22~446ºF (- 30~230ºC)
|
||
|
Otros materiales son avaible a petición
|
||
|
Temperatura de la esterilización
|
302ºF (150ºC, 20min máximo)
|
|
|
Tratamiento superficial exterior
|
Ra16~32uin (o.4~0.8um)
|
|
|
Tratamiento de la superficie interior
|
Ra32~64uin (o.8~1.6um)
|
|
|
Extremos de Connetion
|
extremo-soldadura, extremos afianzados con abrazadera, extremos masculinos, extremos del reborde
|
|
|
Cabeza neumática
|
Normalmente cerrado (NC) - aire a abrirse, primavera a cerrarse
|
|
|
(NO) - aire normalmente abierto a cerrarse, primavera a abrirse
|
||
|
Aire-aire (AA) - aire a abrirse, aire a cerrarse
|
||
Opciones
1. El asiento y la junta pueden ser NBR (nitrilo), VMQ (silicón) o Viton (FPM) todo que cumple con FDA 21CFR177.2600.
2. la conexión de extremo se puede extremo-ser soldada con autógena, abrazadera sanitaria, roscado, ensanchar, Yo-línea u otras a petición.
3. manija: manija del tirón de 3 posiciones; manija de la multi-posición en acero inoxidable puro o con la cubierta plástica.
4. actuador: actuador de acero inoxidable neumático (tipo vertical), actuador de aluminio neumático (tipo horizontal), actuador eléctrico.
5. control: sensor de posición, regulador del C-top, regulador del C-top (AS-I)
