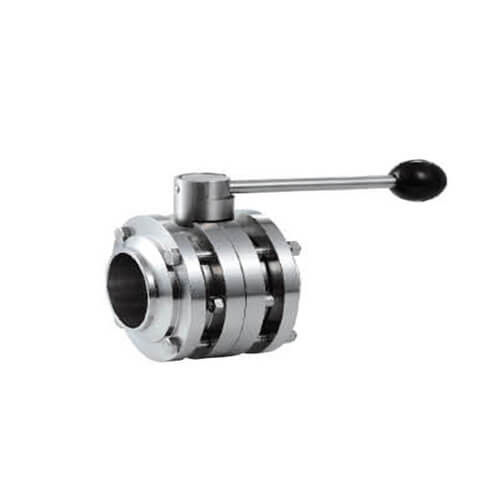

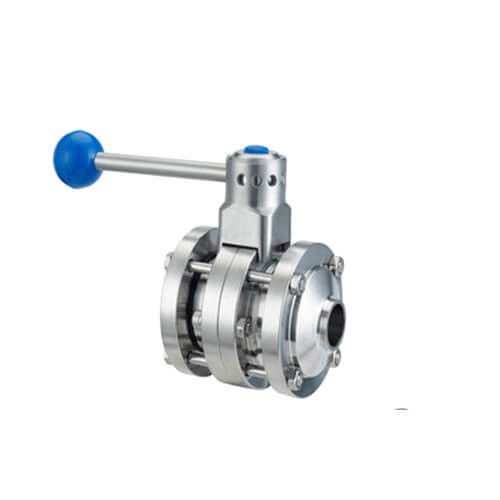

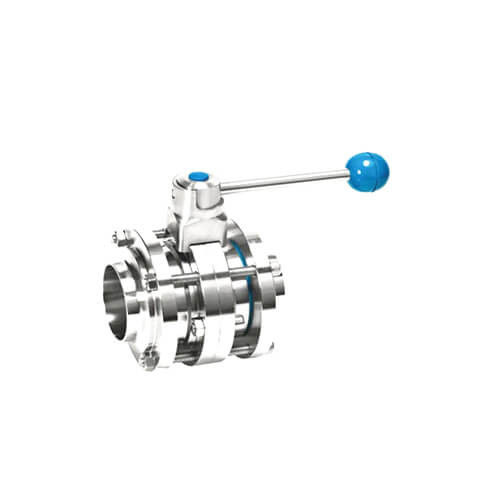

304 / manijas de acero inoxidables de la válvula de mariposa de la lechería 316L diversas disponibles

304 / manijas de acero inoxidables de la válvula de mariposa de la lechería 316L diversas disponibles

Productos - Válvula de mariposa sanitaria
  • Resaltar

    válvulas de mariposa higiénicas

  • Categorías
    Válvulas de mariposa
  • Certificación
    3A, ISO,CE
  • Precio
    negotiable
  • Condiciones de pago
    T/T, L/C, tarjeta de crédito
  • Detalles de empaquetado
    Cartón, caso de madera
  • materiales
    304 / 316L
  • Puerto
    DN15 - DN100, EL 1/2” - 12"
  • Lugar de origen
    CHINA
  • Nombre de la marca
    OEM
  • Certificación
    3A , ISO,FDA
  • Número de modelo
    CX-3SBTV-02
  • Documento
    Manual del producto PDF
  • Cantidad de orden mínima
    1
  • Precio
    negotiable
  • Detalles de empaquetado
    cajas de la madera contrachapada
  • Tiempo de entrega
    15-60 días
  • Condiciones de pago
    L/C, T/T
  • Capacidad de la fuente
    de acuerdo con orden

304 / manijas de acero inoxidables de la válvula de mariposa de la lechería 316L diversas disponibles

  • 304 / manijas de acero inoxidables de la válvula de mariposa de la lechería 316L diversas disponibles
  • 304 / manijas de acero inoxidables de la válvula de mariposa de la lechería 316L diversas disponibles
  • 304 / manijas de acero inoxidables de la válvula de mariposa de la lechería 316L diversas disponibles
  • 304 / manijas de acero inoxidables de la válvula de mariposa de la lechería 316L diversas disponibles
Obtener precio Contactar ahora

304 316L de acero inoxidables sanitarios tres pedazos del tipo de soldadura válvula de 3PCS de mariposa



Formación de proceso de la máquina



1. Proceso del torno del CNC

2. Proceso del centro de mecanización del CNC de la alta precisión

3. Proceso general del torno

4. La máquina perfora las piezas del producto

5. Moldeado de la formación en frío

6. Asamblea de soldadura

  • Especificaciones técnicas:


Max.Pressure 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Min. Pressure 0,2 barras
Temperatura de trabajo -10C° a +120 grados (EPDM)
Material del cuerpo de válvula SS304/316L
Material del sello EPDM (estándar) FPM/SILICON/NBR, FDA177.2600
Max Working Barra 0~10
Temperatura de Max.Working 120 grados C
Disponible tamaño DN15-DN300, el 1/2” - 12"
Disponible conexión Abrazadera/soldadura/hilo/conexión especial
Disponible estándar 3A/DIN/SMS/RJT/ISO/IDF
Actuado Manual, neumático, eléctrico
Uso de la manija Manija de dos posiciones, manija de tres posiciones, manija del tirón de la Cuatro-posición, manija plástica de la Multi-posición y manija de acero inoxidable de la Multi-posición
Control Sensor elegante del control/de posición del posicionador/C-TOP de la válvula
Alcance de uso Lechería, comida, bebida, farmacia, cosmético, etc



  • Esfuerzo de torsión de funcionamiento (N.M)



DN25/1” DN40/1.5” DN5082” 2,5" DN65 3" DN80 DN100/4” DN125 DN150
3 4 5 10 12 14 18 25 40 55





  • Diversas manijas





1. Manija del tirón





Tamaño L1 L2 B El acero 304/316L, estruendo de Stinaless de la sola soldadura del DN 50 solo threded la válvula de mariposa
DN10-DN40 0.5-1.5" 126 20,2 8
DN50 2" 133 22,2 10
DN65 2.5-3" 144 22,2 10
DN80-DN100 3.5-4" 160 22,2 11
DN125-DN150 5-6” 220 30,2 14
DN200-DN300 8-12” 284 30,2 14

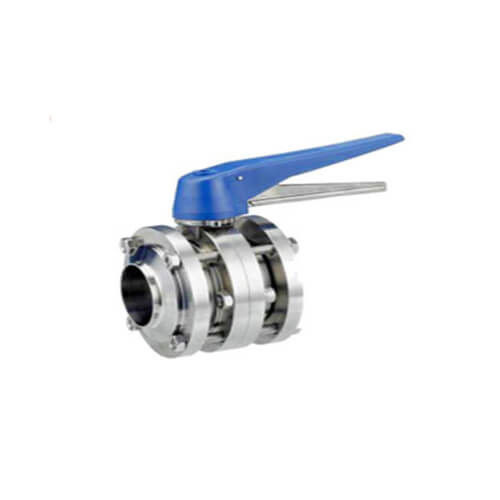

2, Multi-posición dirigen (el plástico azul)





Tamaño L1 L2 B El acero 304/316L, estruendo de Stinaless de la sola soldadura del DN 50 solo threded la válvula de mariposa
DN10-DN40 0.5-1.5" 164 20,2 8
DN50-DN65 2" - 3" 164 22,2 10
DN80-DN100 3.5-4" 164 22,2 11





3. Manija de la Multi-posición (acero de Stianless) bloqueable





Tamaño L1 L2 B El acero 304/316L, estruendo de Stinaless de la sola soldadura del DN 50 solo threded la válvula de mariposa
DN10-DN40 0.5-1.5" 166 20,2 8
DN50-DN65 2" - 3" 166 22,2 10
DN80-DN100 3.5-4" 166 22,2 11
DN125-DN150 5" - 6" 166 30,2 14



6 eléctricos o neumáticos

3A-NO.CD21013 válvula de mariposa de tres pedazos
Tamaño B K*K D L T
3/4" 78 19,05 10*10 100 136 1,65
1" 78 25,4 10*10 100 136 1,65
1 1/4" 78 31,8 10*10 100 136 1,65
1 1/2” 80 38,1 10*10 100 136 1,65
2" 100 50,8 10*10 102 136 1,65
2 1/2” 115 63,5 10*10 106 136 1,65
3" 125 76,2 10*10 108 163 1,65
4" 154 101,6 10*10 114 163 2,1

SMS-NO.CD31019 válvula de mariposa de tres pedazos
Tamaño B K*K D L T
19 78 19,05 10*10 100 136 1,5
25 78 25,4 10*10 100 136 1,5
32 78 31,8 10*10 100 136 1,5
38 80 38,1 10*10 100 136 1,5
51 100 50,8 10*10 102 136 1,5
63 115 63,5 10*10 106 136 1,5
76 125 76,2 10*10 108 163 2
102 154 101,6 10*10 114 163 2

DIN-NO.CD11007 válvula de mariposa de tres pedazos
Tamaño B K*K D L T
DN10 78 12 10*10 100 136 1,5
DN15 78 18 10*10 100 136 1,5
DN20 78 22 10*10 100 136 1,5
DN25 78 28 10*10 100 136 1,5
DN32 86 34 10*10 100 136 1,5
DN40 90 40 10*10 100 136 1,5
DN50 106 52 10*10 102 163 1,5
DN65 124 70 10*10 106 163 2
DN80 139 85 10*10 108 163 2
DN100 159 104 10*10 114 163 2
DN125 185 129 14*14 125 185 2
DN150 225 154 14*14 130 185 2

DIN-NO.CD11008 válvula de mariposa de tres pedazos
Tamaño B K*K D L T
DN10 78 13 10*10 100 136 1,5
DN15 78 19 10*10 100 136 1,5
DN20 78 23 10*10 100 136 1,5
DN25 78 29 10*10 100 136 1,5
DN32 86 35 10*10 100 136 1,5
DN40 90 41 10*10 100 136 1,5
DN50 106 53 10*10 102 163 1,5
DN65 124 70 10*10 106 163 2
DN80 139 85 10*10 108 163 2
DN100 159 104 10*10 114 163 2
DN125 185 129 14*14 125 185 2
DN150 225 154 14*14 130 185 2
