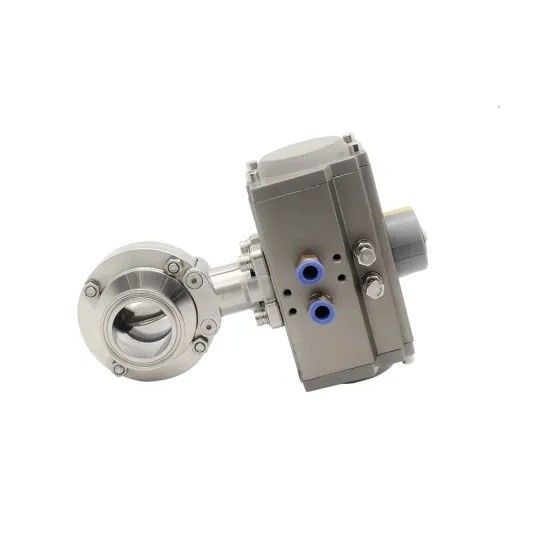

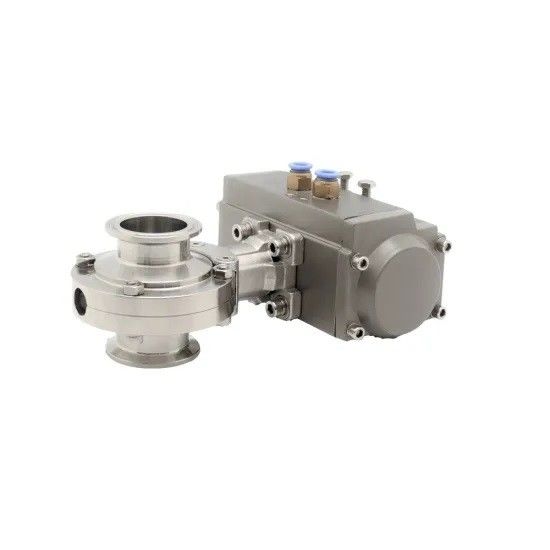

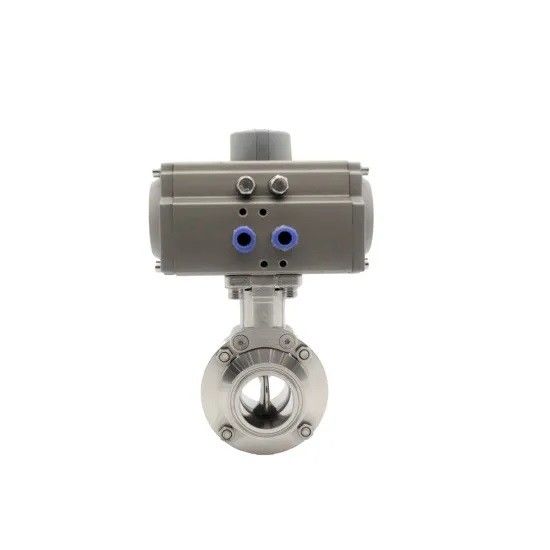

Válvula de mariposa sanitaria de los SS 316L, tri válvula de mariposa actuada neumática de la abrazadera
-
Resaltar
válvulas de mariposa higiénicas
-
actuadorActuador de aluminio de Pneumatc
-
Material304 o acero inoxidable 316L y EPDM o PTFE
-
Extremo de la conexiónTri abrazadera
-
Tamaño1" - 12", DN25-DN300
-
Presión de Standardking de la abrazaderaDIN11864, DIN11853, DIN32676, ISO2852, SMS3017, ASME BPE, BS4825
-
Utilizado paraControl de flujo en la comida, farmacia, agua, diario, bebida, vino, líquido químico
-
Lugar de origenCHINA
-
Nombre de la marcaOEM
-
CertificaciónCE, 3A, ISO9001, FDA
-
Número de modeloCX-SBTY-008
-
Documento
-
Cantidad de orden mínima1
-
Precionegotiable
-
Detalles de empaquetadocajas de la madera contrachapada
-
Tiempo de entrega15-60 días
-
Condiciones de pagoL/C, T/T
-
Capacidad de la fuentede acuerdo con orden
Válvula de mariposa sanitaria de los SS 316L, tri válvula de mariposa actuada neumática de la abrazadera
Tri válvula de mariposa afianzada con abrazadera higiénica sanitaria de acero inoxidable del actuador neumático 316L
1. Proporcione sus requisitos técnicos y dibujos
2. Consiga la contestación primaria de nosotros en el plazo de 12 horas
3. Consiga la solución y la cita técnicas de nosotros en el plazo de 24 horas
4. Confirmación técnica de la solución y de la cita
5. Proporcione las muestras en caso de necesidad
6. Estudio y firma de contrato
7. Arregle la producción y el envío
8. Después de servicio de ventas
2. Consiga la contestación primaria de nosotros en el plazo de 12 horas
3. Consiga la solución y la cita técnicas de nosotros en el plazo de 24 horas
4. Confirmación técnica de la solución y de la cita
5. Proporcione las muestras en caso de necesidad
6. Estudio y firma de contrato
7. Arregle la producción y el envío
8. Después de servicio de ventas
Las válvulas de mariposa se pueden actuar manualmente o neumáticamente. Hay una amplia gama de controles manuales para cumplir los diversos requisitos de sistema. Los controles neumáticos pueden ser horizontales y verticales, solos, doble-efecto, y modulación. Pueden ser cabidos con los tops y la proximidad del control que se aplica extensamente a muchos fileds, tales como cerveza, bebida, productos lácteos, zumo de fruta, farmacia, etc. biológico.
Parámetros técnicos
Parámetros técnicos
| Estándar | 3A, SMS, ESTRUENDO, ISO, RJT, CA | |
| El producto mojó las piezas de acero | AISI304/AISI316L | Proporcionado informe de inspección material |
| Otras piezas de acero | AISI304 | |
| Tamaño | el 1/2 " ~8", DN15~DN200 | |
| Material del sello | EPDM/VMQ/FPM | Todo el material de los sellos cumple con FDA21CFR117.2600 |
| Presión de funcionamiento | ≤10bar (145psi) | |
| Presión de la fuente para el actuador del aire | 5~8 (0~116psi) | |
| Temperatura de trabajo | EPDM: - 14~248ºF (- 10~120ºC) | |
| VMQ: - 58~356ºF (- 50~180ºC) | ||
| FPM: 22~446ºF (- 30~230ºC) | ||
| Otros materiales son avaible a petición | ||
| Temperatura de la esterilización | 302ºF (150ºC, 20min máximo) | |
| Tratamiento superficial exterior | Ra16~32uin (o.4~0.8um) | |
| Tratamiento de la superficie interior | Ra32~64uin (o.8~1.6um) | |
| Extremos de Connetion | extremo-soldadura, extremos afianzados con abrazadera, extremos masculinos, extremos del reborde | |
| Cabeza neumática | Normalmente cerrado (NC) - aire a abrirse, primavera a cerrarse | |
| (NO) - aire normalmente abierto a cerrarse, primavera a abrirse | ||
| Aire-aire (AA) - aire a abrirse, aire a cerrarse | ||
Opciones
1. El asiento y la junta pueden ser NBR (nitrilo), VMQ (silicón) o Viton (FPM) todo que cumple con FDA 21CFR177.2600.
2. La conexión de extremo se puede extremo-ser soldada con autógena, abrazadera sanitaria, roscado, ensanchar, Yo-línea u otras a petición.
3. Manija: manija del tirón de 3 posiciones; manija de la multi-posición en acero inoxidable puro o con la cubierta plástica.
4. Actuador: actuador de acero inoxidable neumático (tipo vertical), actuador de aluminio neumático (tipo horizontal), actuador eléctrico.
5. Control: sensor de posición, regulador del C-top, regulador del C-top (AS-I)
Características del diseño
1. Los diversos estándares pueden ser proporcionados: Estruendo, 3A, SMS, ISO/CA, BS/RJT, y ASME/BPE.
2. Disponible de tamaños de DN25/1" para DN300/12"
3. Las manijas de Multiposition se pueden utilizar para las válvulas hasta DN100/4";
4. Las manijas del tirón se pueden utilizar para las válvulas de DN25/1" a DN300/12"
Manija manual,
5. el actuador neumático y el actuador eléctrico son permutables.
6. Los sellos cumplen con FDA 21CFR 177. 2600.
7. El cuerpo de válvula se puede modificar para requisitos particulares con una amplia selección de diversas conexiones.
