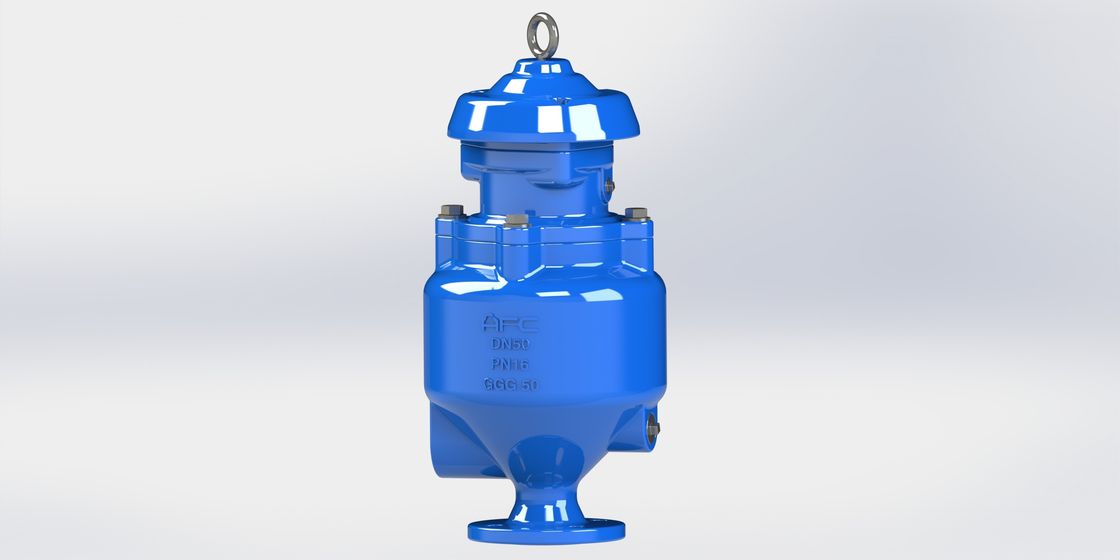

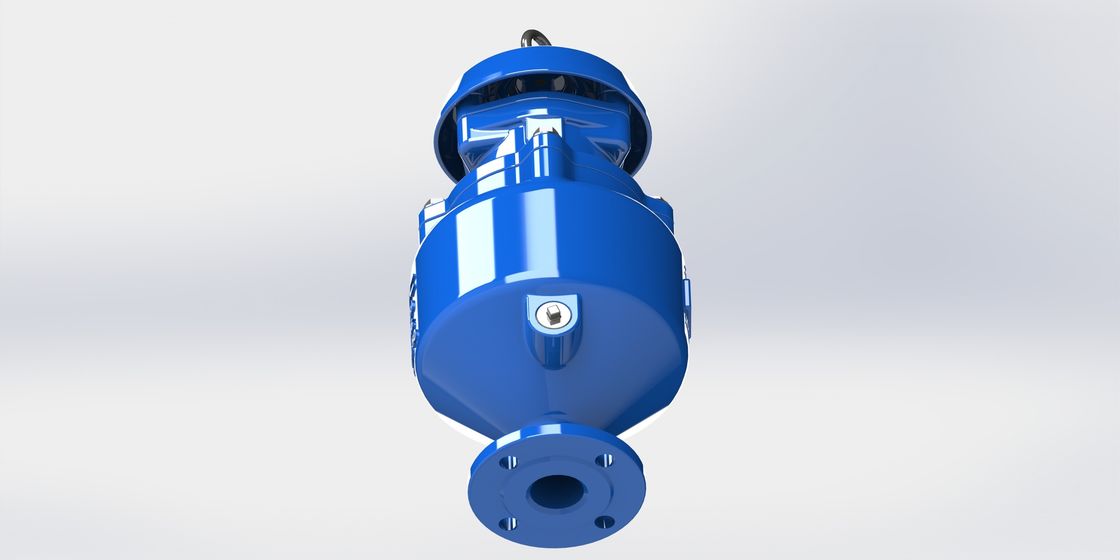

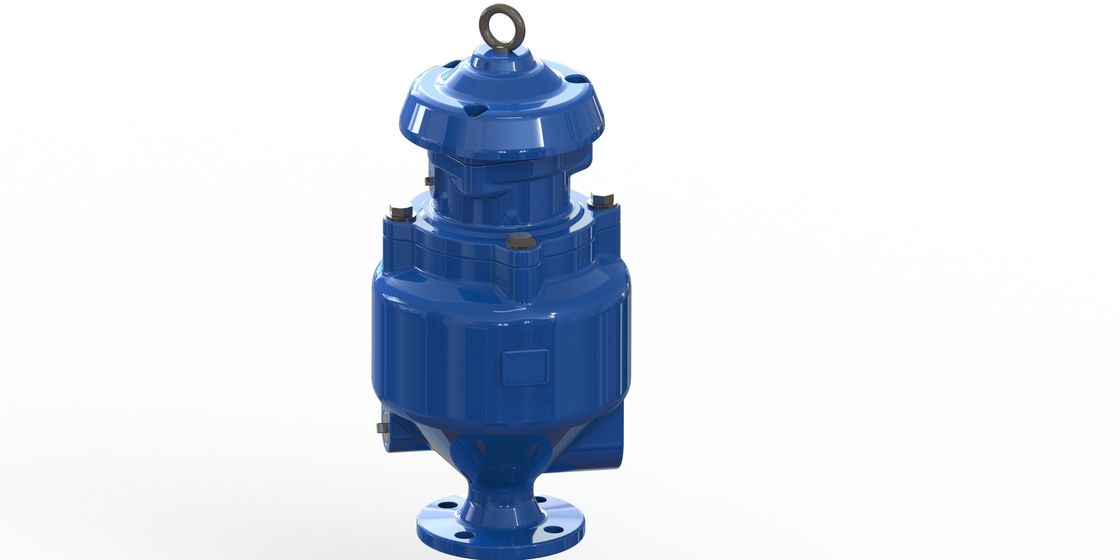

válvula del lanzamiento del aire de las aguas residuales

Tipo triple área del reborde de la función de la sola cámara de la válvula del lanzamiento del aire de la combinación de las aguas residuales del flujo completo







Formación de proceso de la máquina



1. Proceso del torno del CNC

2. Proceso del centro de mecanización del CNC de la alta precisión

3. Proceso general del torno

4. La máquina perfora las piezas del producto

5. Moldeado de la formación en frío

6. Asamblea de soldadura





Cómo controlamos la calidad de trabajar a máquina



1. Torno de alta precisión del CNC que procesa piezas.

2. Fresadoras avanzadas

3. Inspección de UT para asegurar calidad de soldadura

4. Polaco de la soldadura

5. Inspección del aspecto 100% y del tamaño en línea (grueso, redondez, etc.)

6. El formar del tamaño y del aspecto



Descripción:



La válvula del lanzamiento del aire de la combinación de las aguas residuales proporciona 3 funciones:



1. Lanzamiento grande del aire

1-1. Durante el agua que llena la tubería, el flotador permanecerá en su posición original. (abierto)



1-2. Aire grande dejado fuera de la válvula a través de la boca grande.



2. Pequeño lanzamiento del aire

2-1.When el nivel del agua sube al top, el flotador estará hasta su posición cercana y cerrará el orificio grande del arco del lacre y el pequeño orificio.



el aire 2-2.The (el 2% de aire solucionado en agua) está saliendo continuamente del agua y del frunce en la cima de la válvula.



el flotador 2-3.The será conducido abajo y dejó el pequeño bolsillo hacia fuera a través del pequeño orificio.



el arco del lacre 2-4.The todavía estará en la posición cercana hasta vacío del agua



3. Toma de aire grande durante el drenaje de la tubería.

3-1.Float caerá abajo cuando está vacío de tubería.



el aire 3-2.Large entrará en la tubería a través de la válvula.



3-3.Preventing del hundimiento del vacío de la tubería y de la rotura.



3-4.Protect el anillo o de aislamiento de la obstrucción en la tubería.



Características:

. Diseño avanzado: Mecanismo simple y flotador fuerte a evitar el agrietarse durante cierre rápido del hammer& súbito del agua.

.  Drene el jefe en el top y la parte inferior para limpiar.

.  Ningunos brazos o palancas a evitar el vibrar, doblando, cierre directo de la avena de la Florida.
. Completamente interior de la fusión y exterior revestidos de epoxy del cuerpo de válvula para los servicios a largo plazo.
. Estándar de fabricación: BS EN1074-4, AWWA C512
. Perforación y dimensión del reborde: EN 1092 de las BS y reborde del EN 558 y del ANSI de las BS.



Campos del servicio:

Para el circuito de agua de aguas residuales.

Datos técnicos:

Gama de tallas: DN 50-200M M
Grados de la presión: 1.0Mpa, 1.6Mp (reborde)
Temperatura de trabajo: -10°-80°C.
Medios del flujo: agua de aguas residuales.
Consulte por favor la fábrica para PN25 y el dispositivo antichoque siempre que haya problema del martillo de agua.



Tabla rápida de la selección
Tarifa de la corriente CMH	1360	4160	8500	19100	33400
Tamaño principal del tubo Milímetro	80-400	400-700	750-1000	1050-1500	1500-2000
Tamaño de SKAR Milímetro	50	80	100	150	200
